Zapuštěná (vestavná) svítidla jsou ideální pro čistý, minimalistický strop bez rušivých prvků – ať už jde o bodová „downlight“ svítidla, naklápěcí spoty, nebo bezrámečkové „trimless“ řešení. Níže najdete profesionální postup od bezpečné demontáže starého svítidla, přes volbu typu montáže až po správné zapojení vodičů. Přidáváme i seznam potřebného materiálu a jasné signály, kdy je lepší přenechat práci elektrikáři.
Ilustrační návod instalace interiérového zapuštěného svítidla
Ilustrační návod instalace venkovního zapuštěného svítidla
Bezpečnost především
-

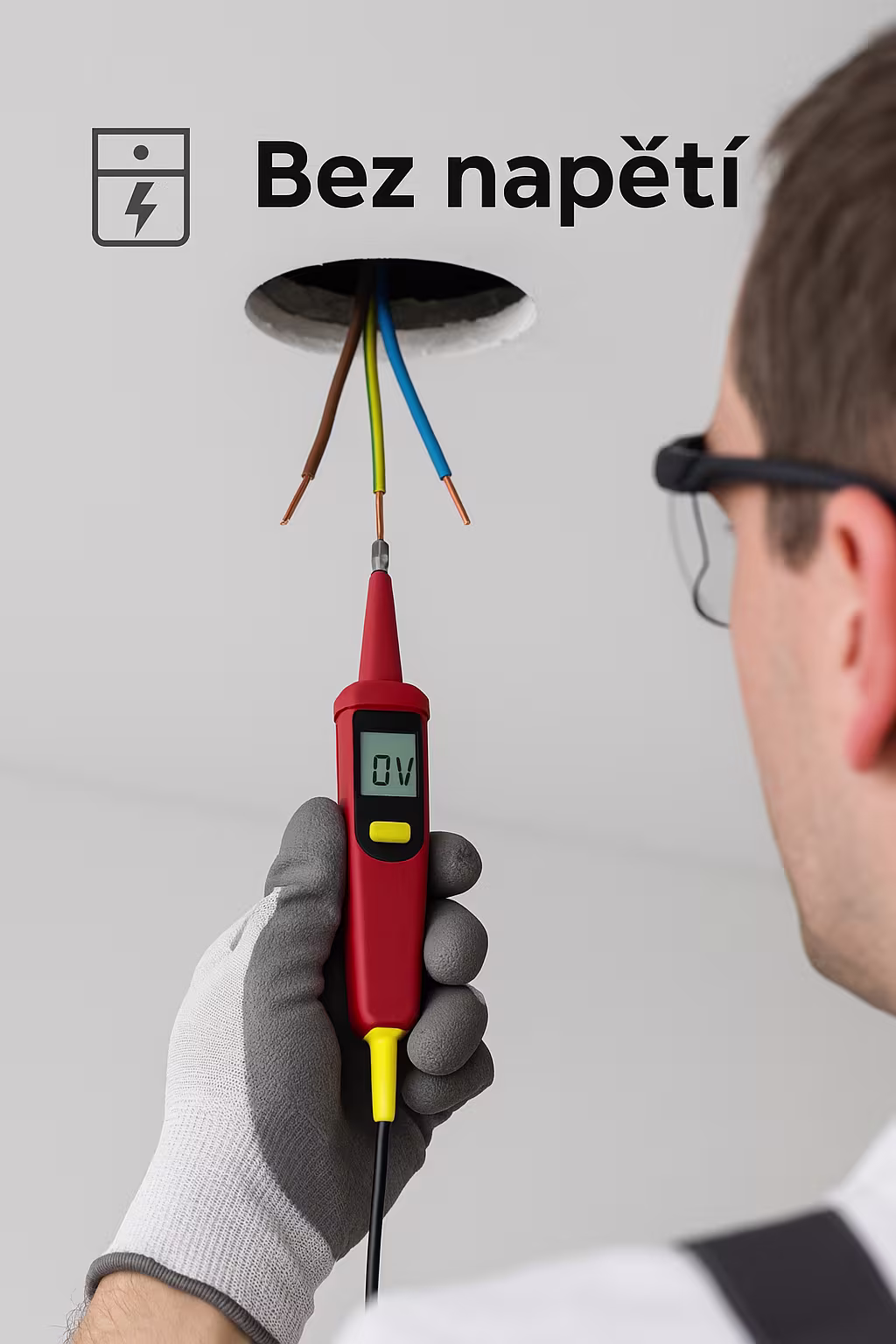

Před zahájením prací vypněte jistič příslušného okruhu a ověřte beznapěťový stav (dvoupólovou zkoušečkou).
-
Pracujte na suchém, stabilním místě, používejte ochranné brýle a rukavice.
-
V koupelnách a vlhkých prostorech respektujte zóny 0/1/2 a minimální krytí IP. Okruh chraňte RCD 30 mA.
-
Pokud si nejste jisti zapojením nebo stavem instalace (staré Al vodiče, kombinovaný PEN, křehká izolace), volejte odborníka.
Demontáž starého zapuštěného svítidla (postup)
-
Vypnout napájení na jističi a ověřit beznapěťový stav.
-
Sejmout kryt/rámeček: u většiny downlightů opatrně odpojte čelní kroužek nebo kryt.
-
Uvolnit pružiny: přidržte svítidlo jednou rukou a druhou rukou po jedné uvolněte přítlačné pružiny; svítidlo pomalu vyjměte z otvoru, ať nepoškodíte hranu sádrokartonu.
-
Odpojit vodiče/driver: rozpojte WAGO/svorky. Pokud je externí driver, bývá volně položen nad podhledem – vyjměte jej.
-
Posoudit otvor: zjistěte průměr výřezu a hloubku dutiny. Pro nové svítidlo lze:
-
otvor zvětšit (korunkou správného průměru),
-
nebo zmenšit pomocí redukčního kroužku/stropní opravné destičky.
-
Zkontrolovat kabeláž: poškozené izolace, zčernalé konce nebo uvolněné spoje vyžadují zásah elektrikáře.
Tip: Pružiny si mohou „šlehnout“ o sádrokarton. Pracujte pomalu a chraňte hrany otvoru malířskou páskou.
Typy montáže zapuštěných svítidel
-
Uchycení: přítlačné pružiny („uši“) do výřezu.
-
Výhody: rychlá montáž, snadná výměna, široký výběr průměrů (obvykle 55–95–120 mm).
-
Na co myslet: dostatečná instalační hloubka pro tělo + driver, tepelná rezerva kolem svítidla a parozábrana – otvor utěsnit manžetou/páskou.
-
Uchycení: omítkářský montážní rámeček, který se zatáhne stěrkou do roviny stropu; světlo je zapuštěno „beze švu“.
-
Výhody: nejčistší vzhled.
-
Na co myslet: vyžaduje přesné usazení rámečku, finální broušení a malbu. Vhodné řešit před dokončením povrchů.
-
Uchycení: speciální instalační krabice/tělísko vložené do bednění nebo jádrový výřez s nosným rámečkem.
-
Výhody: robustní, odolné.
-
Na co myslet: nutná příprava před betonáží nebo jádrové vrtání; obvykle práce pro odbornou firmu.
-
Uchycení: pružiny do tenčích desek, často na 12/24 V se SELV zdrojem.
-
Na co myslet: sledujte označení vhodnosti pro montáž na normálně hořlavé podklady a řešte odvod tepla.
Zapojení fázového, nulového a ochranného vodiče
Barvy a značení
Pozor na staré rozvody: můžete narazit jen na dva vodiče (PEN). Bezpečné řešení vyžaduje znalosti – přenechte to elektrikáři.
Driver vs. síť přímo
-
Integrované LED 230 V: připojují se rovnou na L/N/PE podle svorek svítidla.
-
Externí driver:
-
Konstantní napětí (CV, např. 12/24 V) – svítidla paralelně; hlídejte výkon a polaritu + / –.
-
Konstantní proud (CC, např. 250–700 mA) – obvykle sériové zapojení více modulů; řiďte se schématem výrobce (min.–max. počet kusů).
-
Záměna CV/CC je častý důvod blikání, přehřívání a poruch.
Svorky a spoje
-
Použijte WAGO nebo svorkovnice v správném průřezu (světelné okruhy typicky 1,5 mm²).
-
Lankové vodiče zakončete dutinkami, pokud to svorky vyžadují.
-
Zajistěte odlehčení tahu (strain relief) – kabel nesmí „viset“ na svorkách.
-
Ponechte rezervu délky vodičů (cca 10 cm) pro snadnou budoucí demontáž.
Co je potřeba mít po ruce (materiál a nářadí)

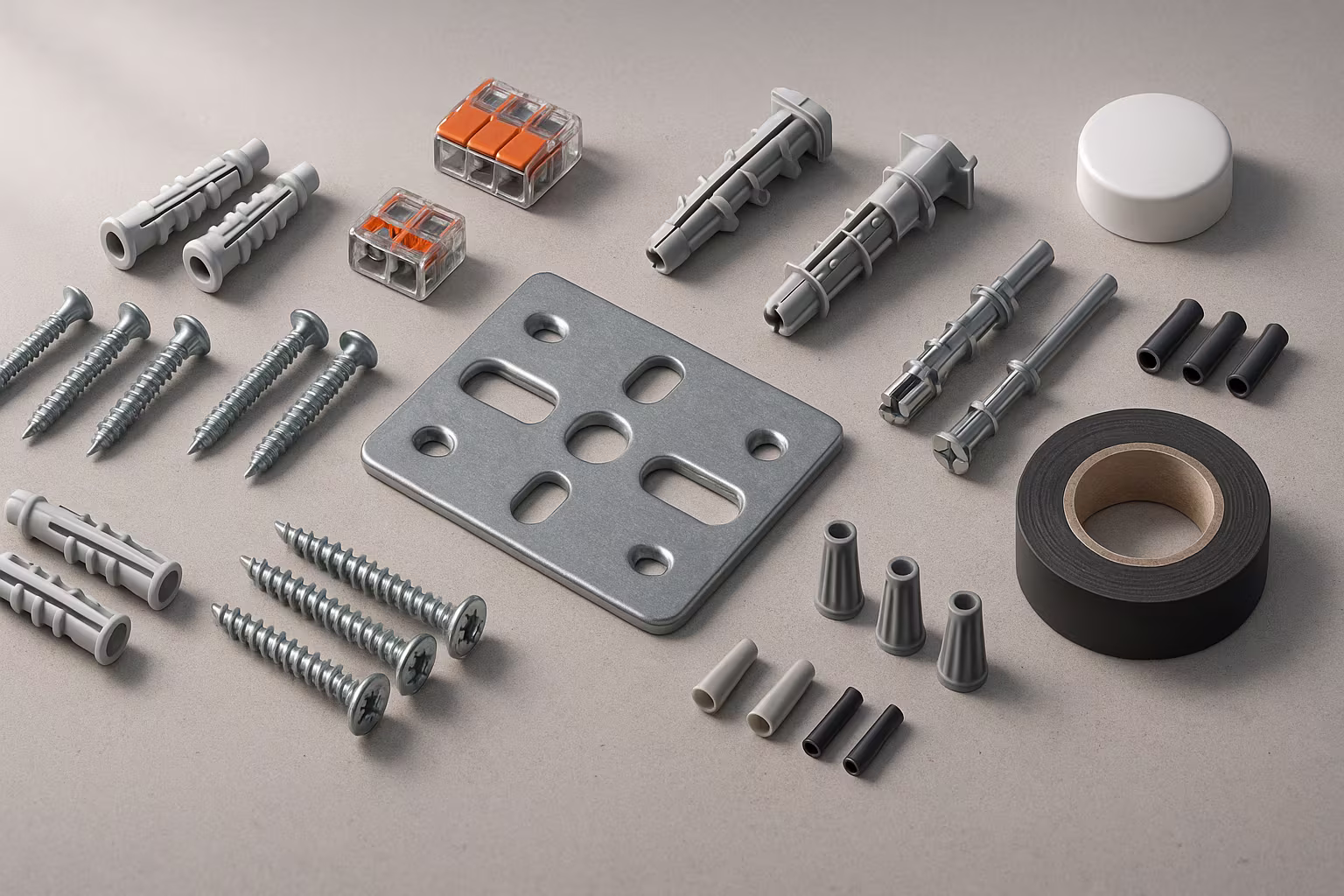

Materiál:
-
Zapuštěné svítidlo (průměr výřezu a instalační hloubka dle stropu)
-
Driver (pokud je externí) – správný typ (CV/CC) a výkon
-
WAGO svorky (pro průchozí zapojení i rozbočení)
-
Izolační pásky k utěsnění výřezu v parozábraně
-
Tepelně-izolační box/ochranná vana pro montáž v zatepleném podhledu
-
Redukční kroužek (pokud je třeba zmenšit stávající otvor)
-
Hmoždinky/šrouby: obvykle jen pro příslušenství (např. uchycení driveru nebo instalačních boxů)

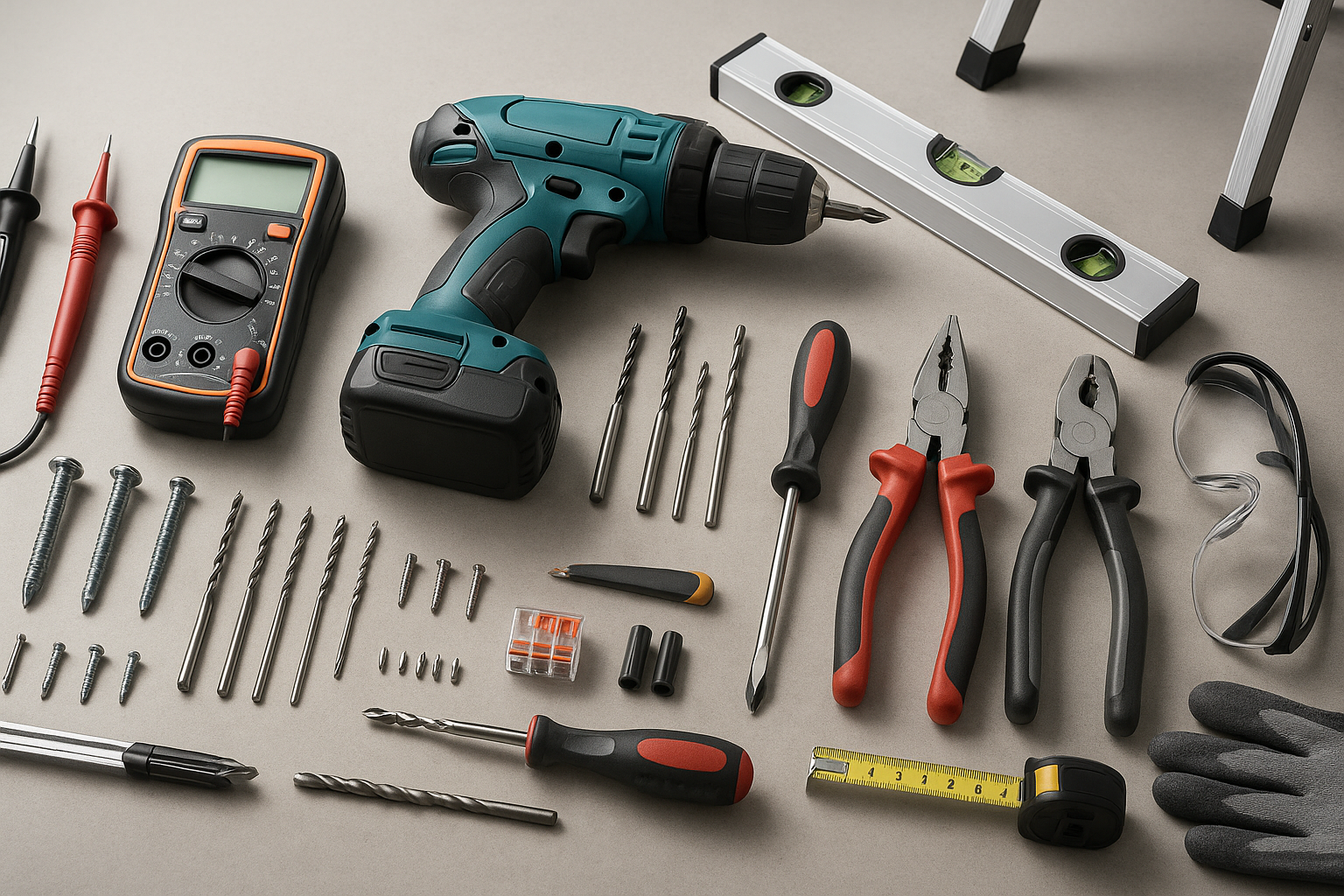

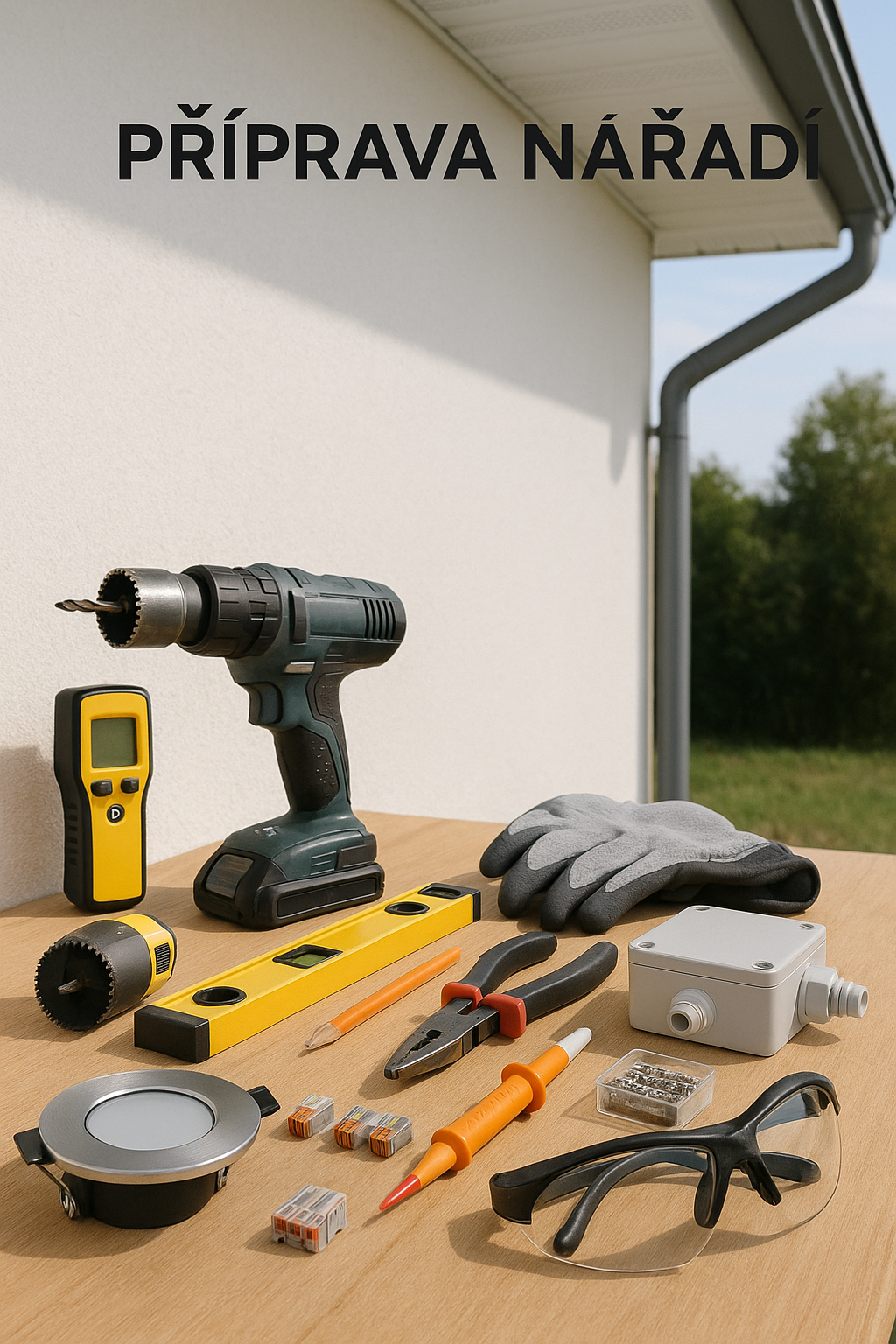

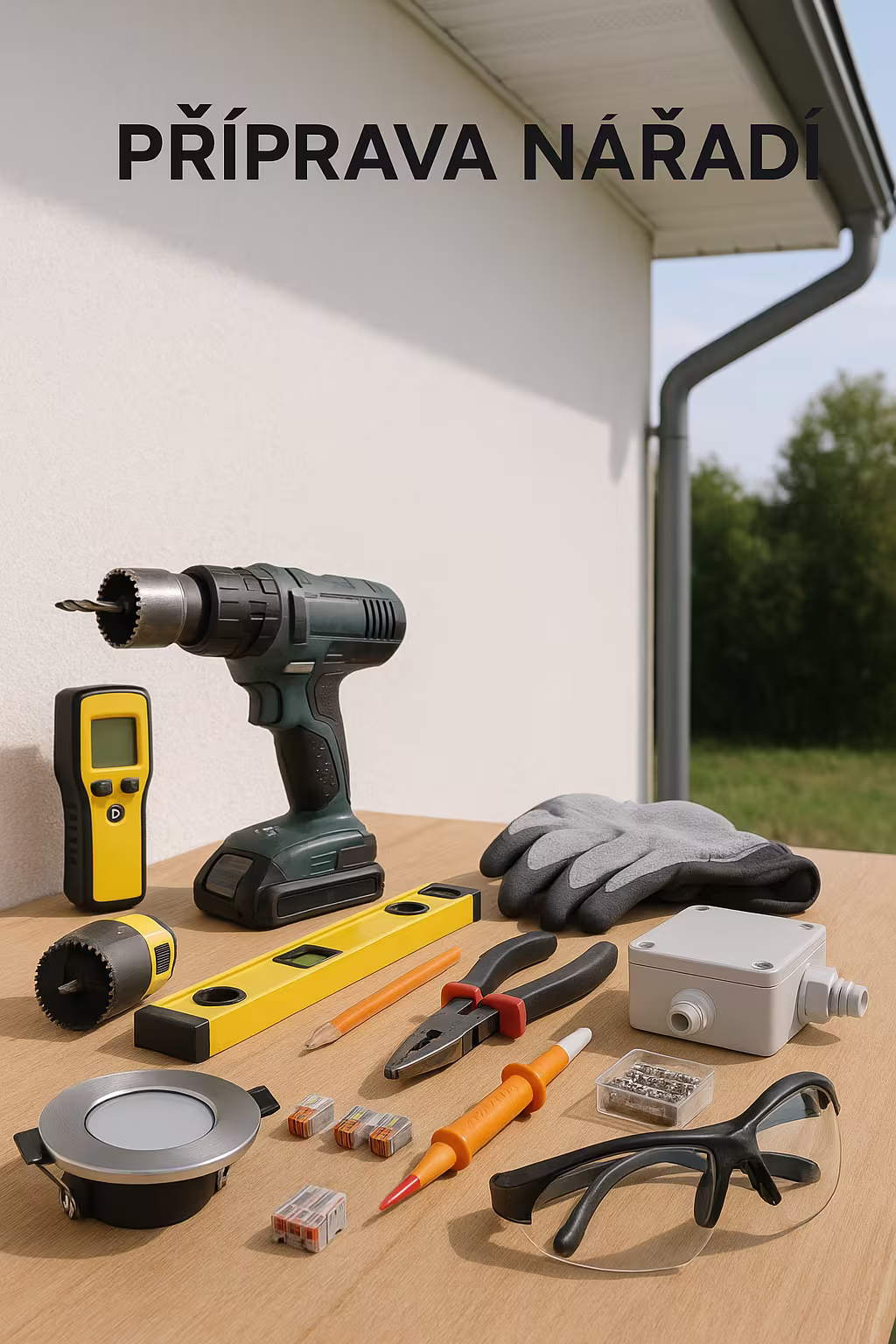

Nářadí:
.png)
Tip: Před vrtáním použijte detektor vedení, abyste nezasáhli skryté kabely či trubky.
Montáž nového zapuštěného svítidla: krok za krokem
-

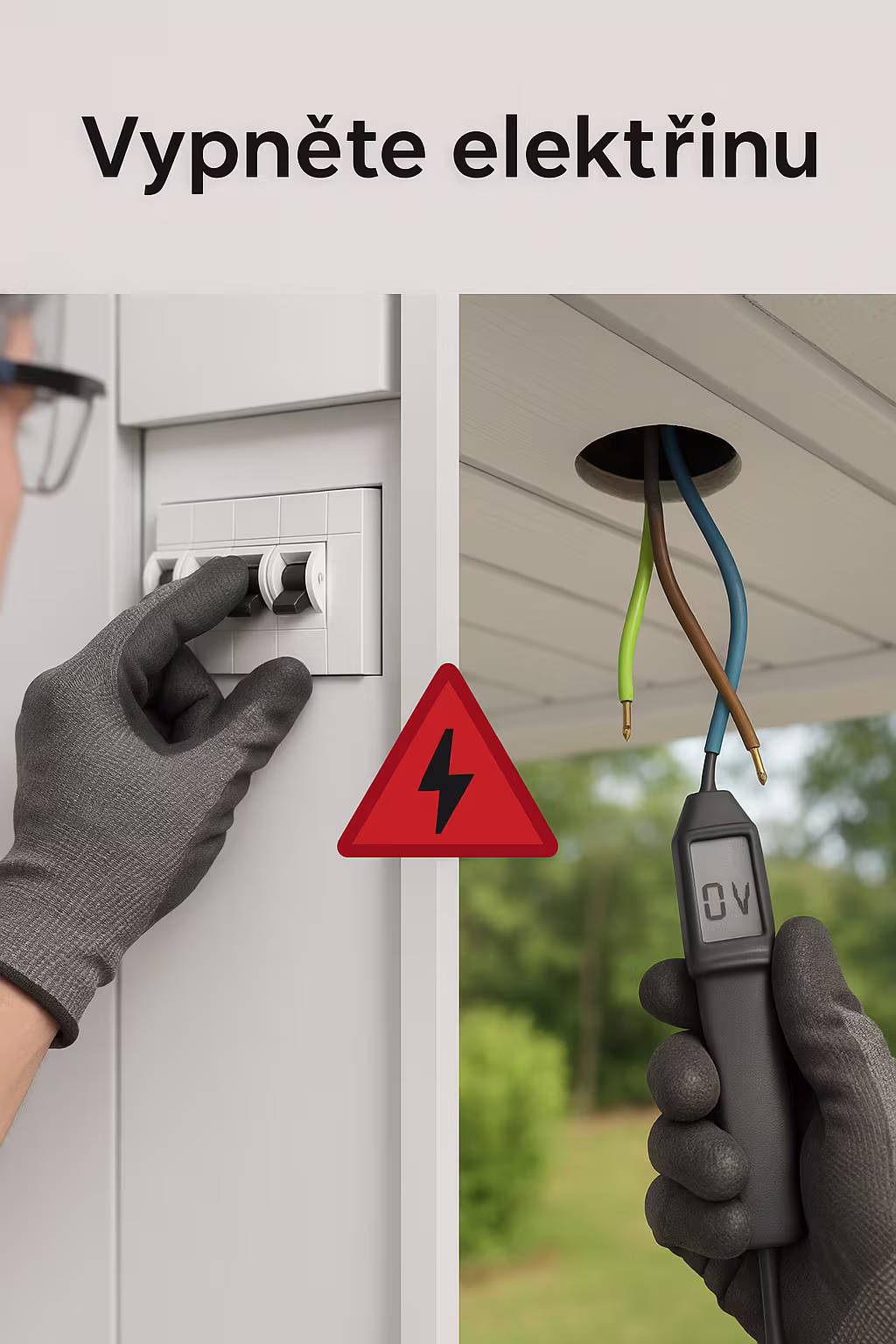

Napájení vypnuto, ověřeno beznapěťovým měřením.
-

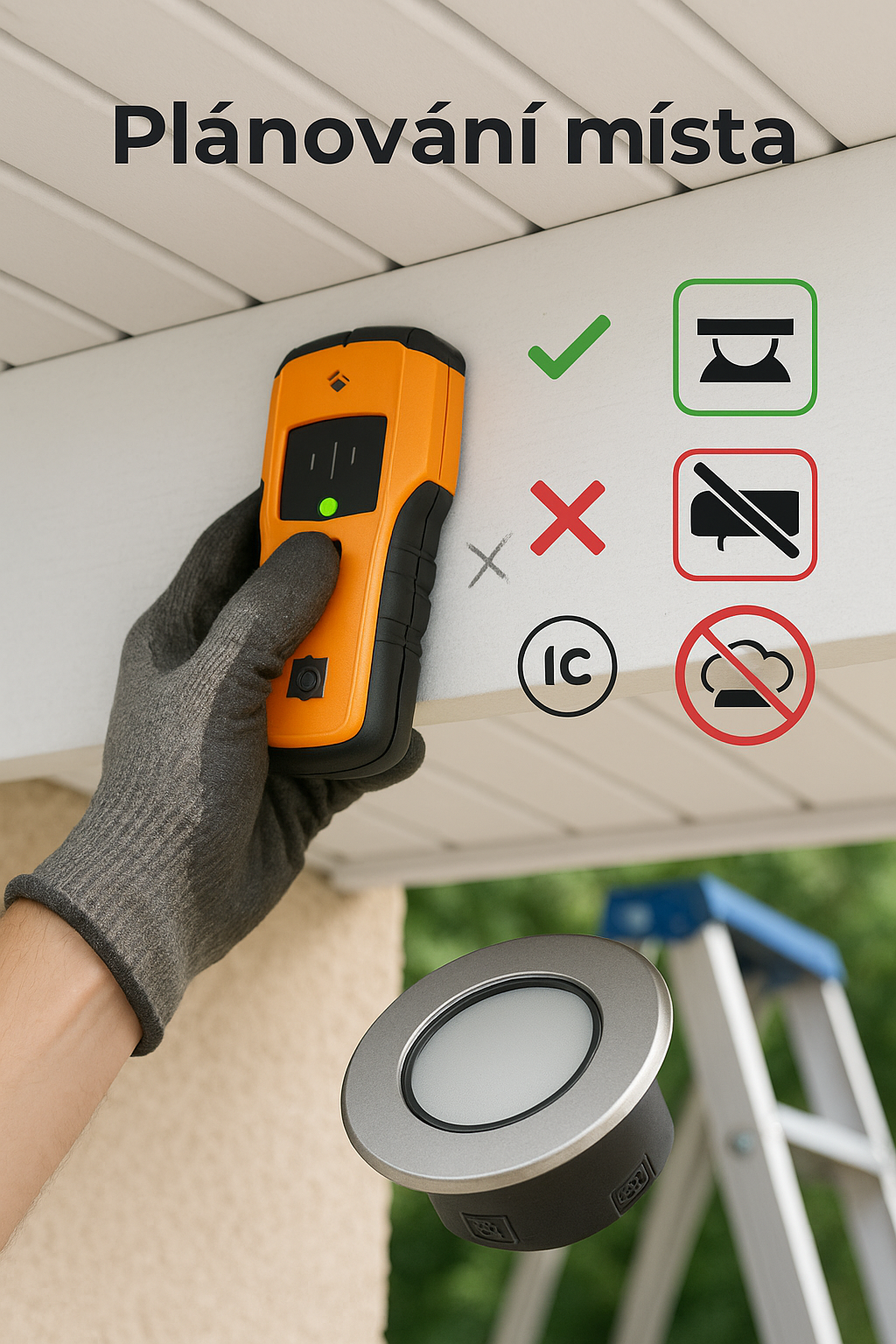

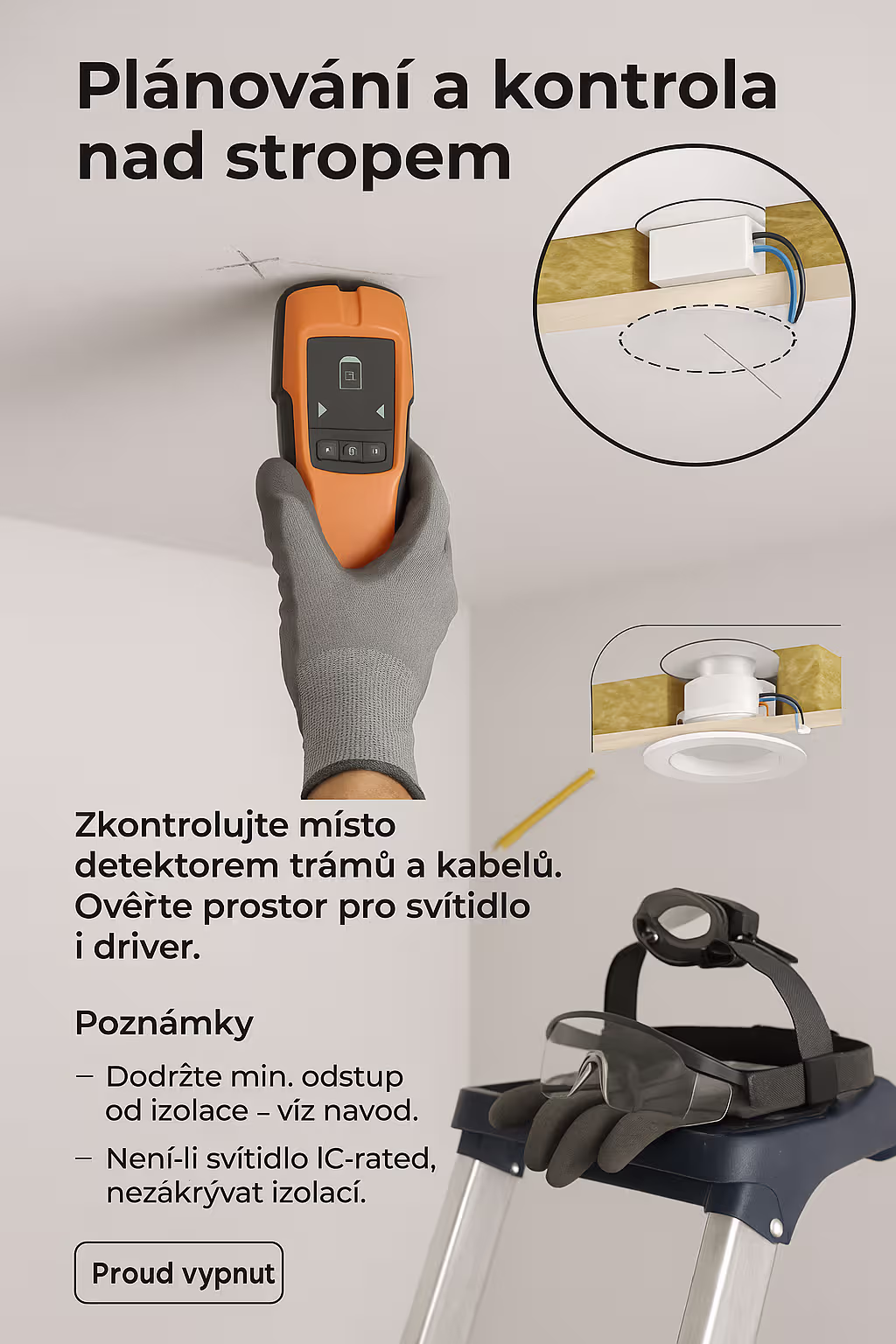

Návrh pozice: respektujte rozteče (aby světlo rovnoměrně pokrylo plochu), vzdálenost od stěn (typicky 40–80 cm dle účelu) a překážek (trámy, kazety).
-
Kontrola dutiny: změřte instalační hloubku – tělo svítidla + driver + rezerva pro kabeláž a proudění vzduchu.
-

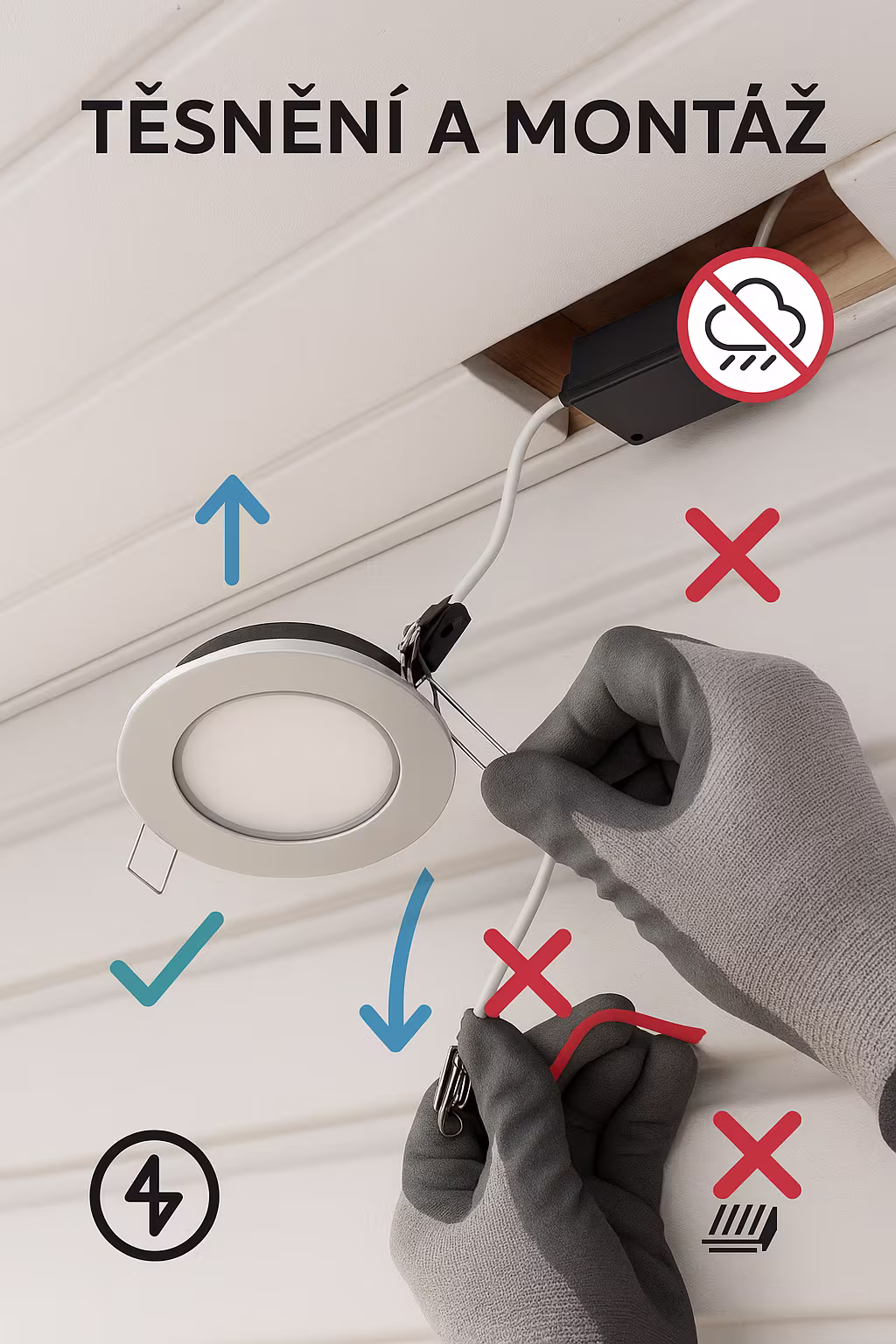

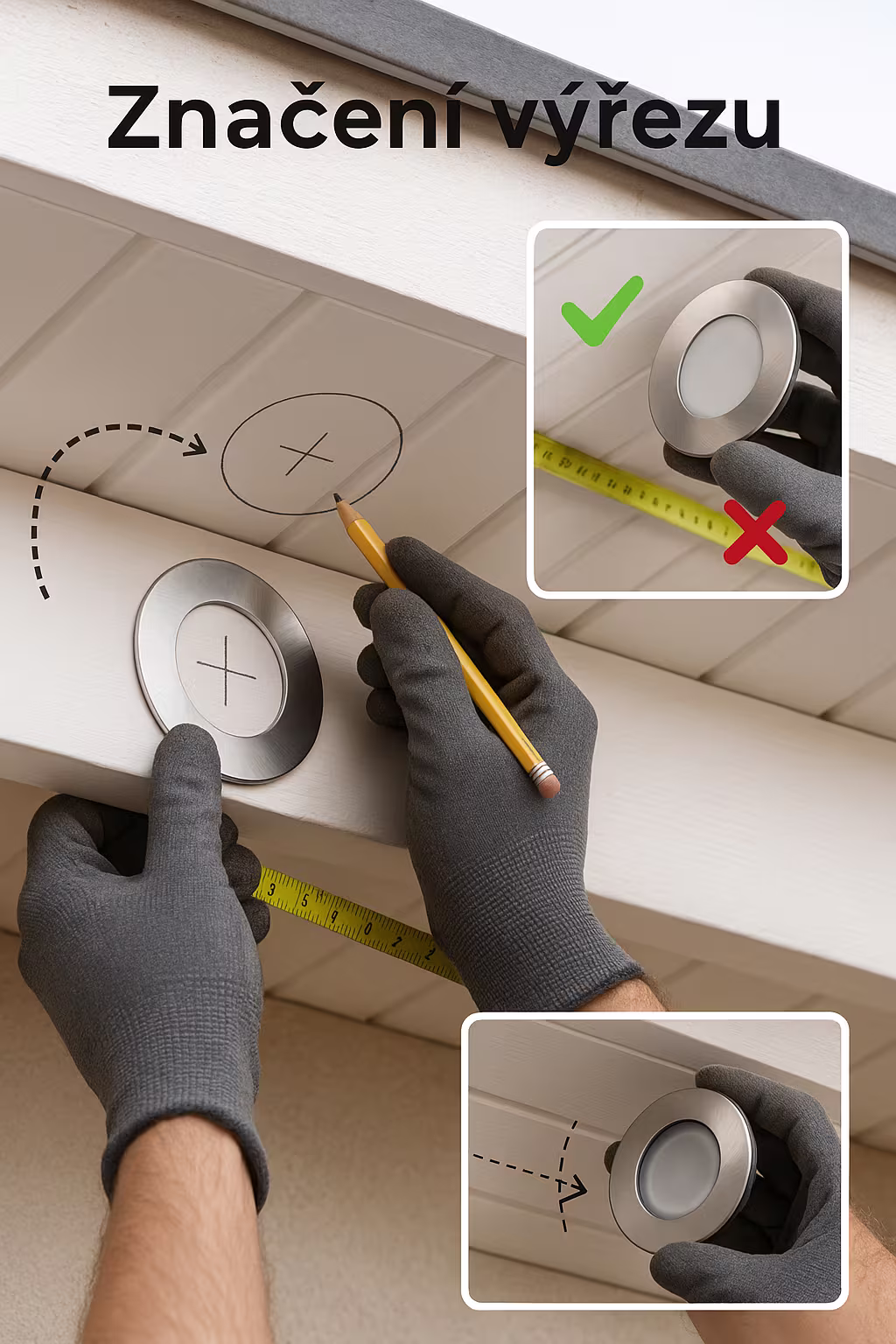

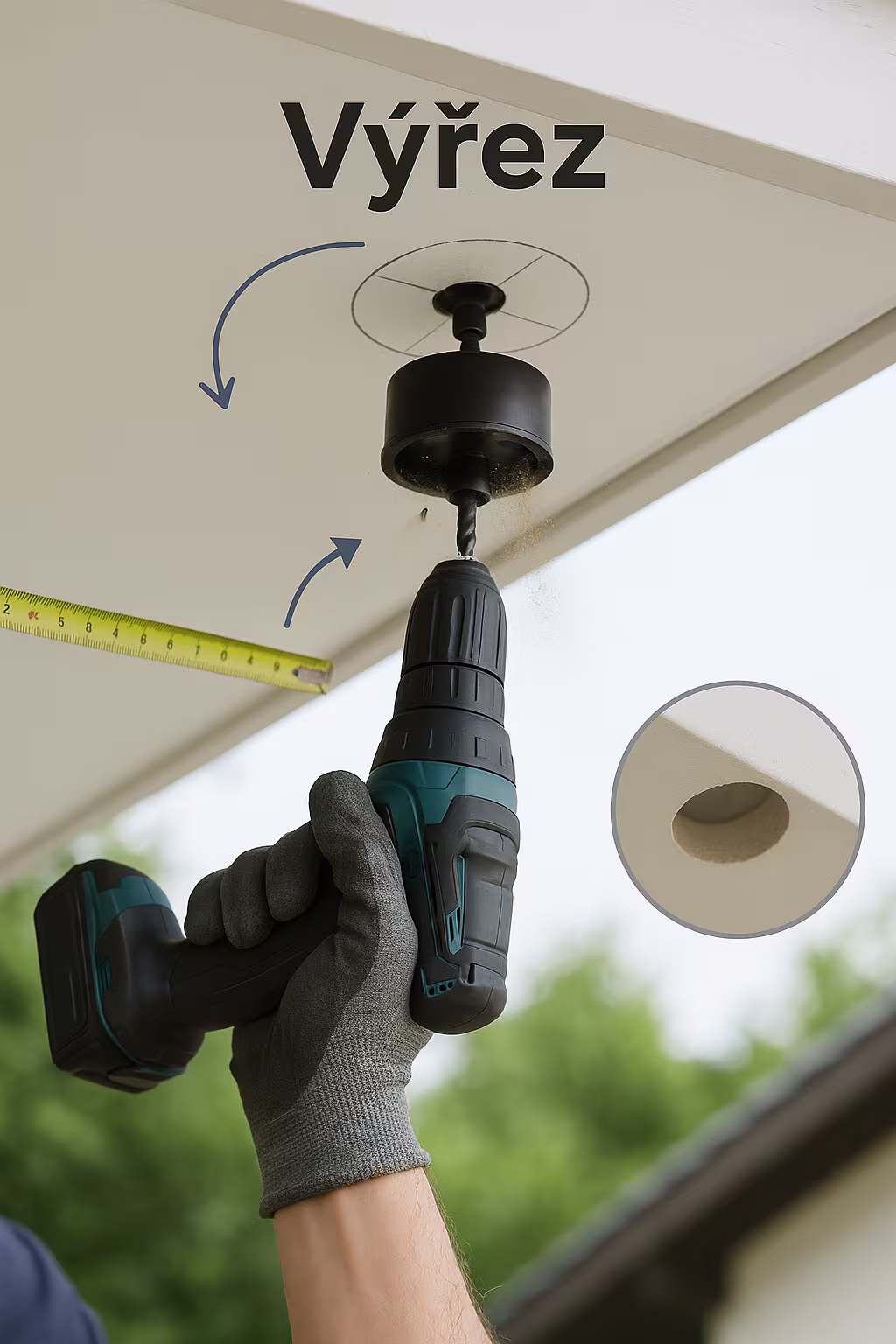

Výřez: vyznačte střed, vyvrtejte korunkou předepsaný průměr. Hranu začistěte a utěsněte parozábranu manžetou/páskou.
-

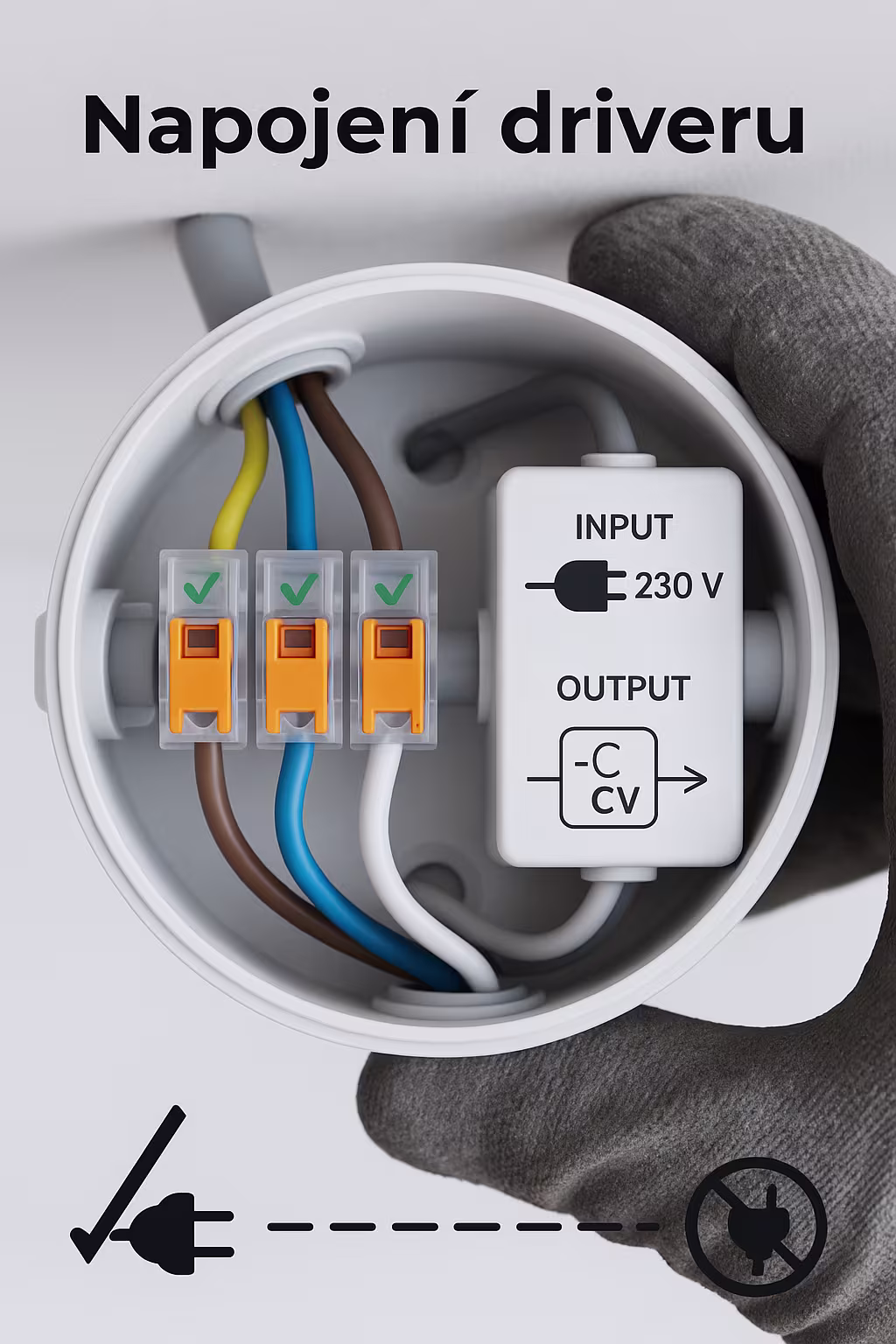

Driver a kabeláž: driver umístěte tak, aby měl odvod tepla a byl přístupný. Pro průběžné zapojení připravte WAGO v instalační krabičce/boxu.
-

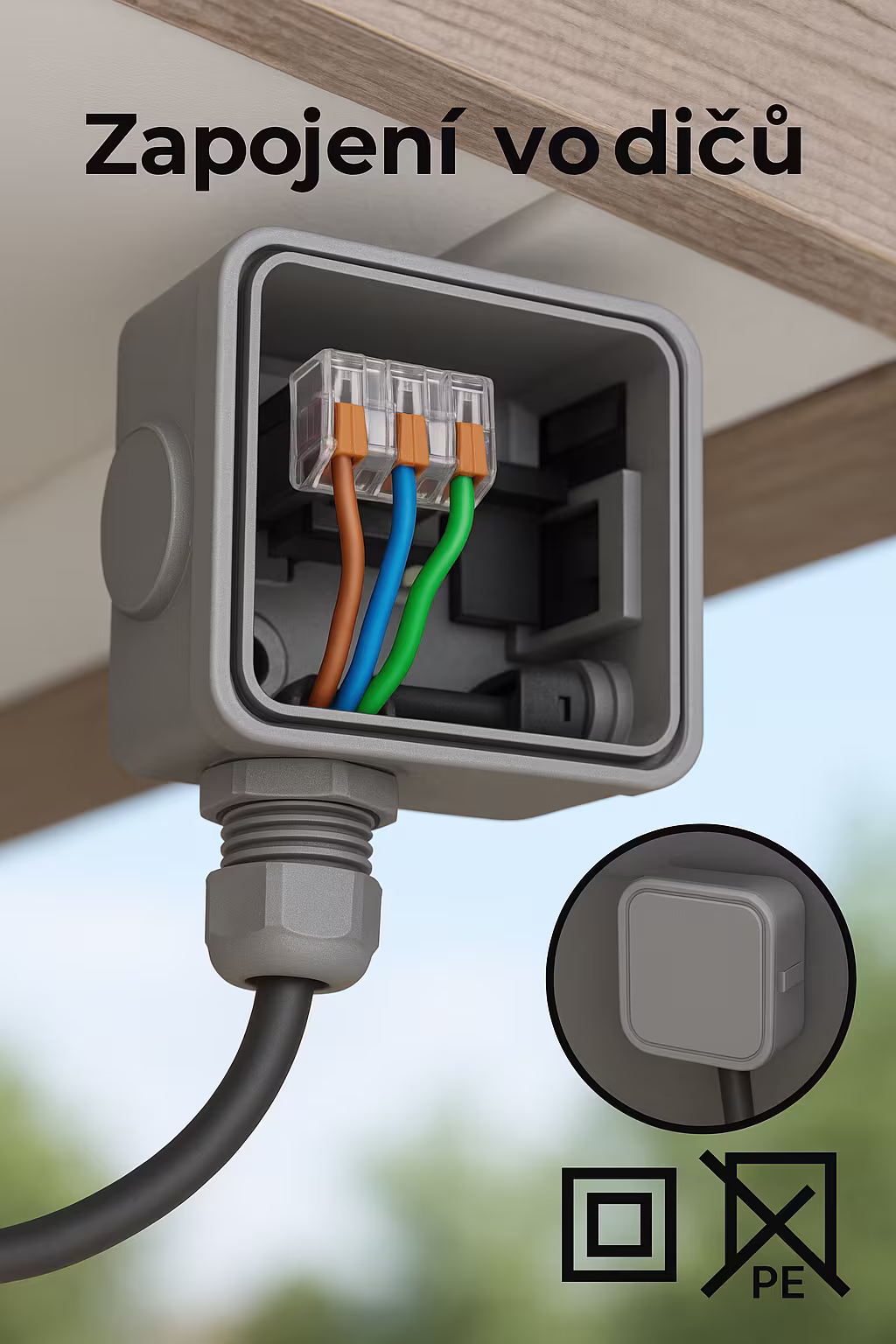

Zapojení:
-
PE (žlutozelený) → zemnící svorka svítidla / průběžně propojit.
-
N (modrý) → N.
-
L (hnědý/černý/šedý) → L.
-
U driveru dle schématu: primár L/N/PE, sekundár +/– (CV) na svítidlo.
-

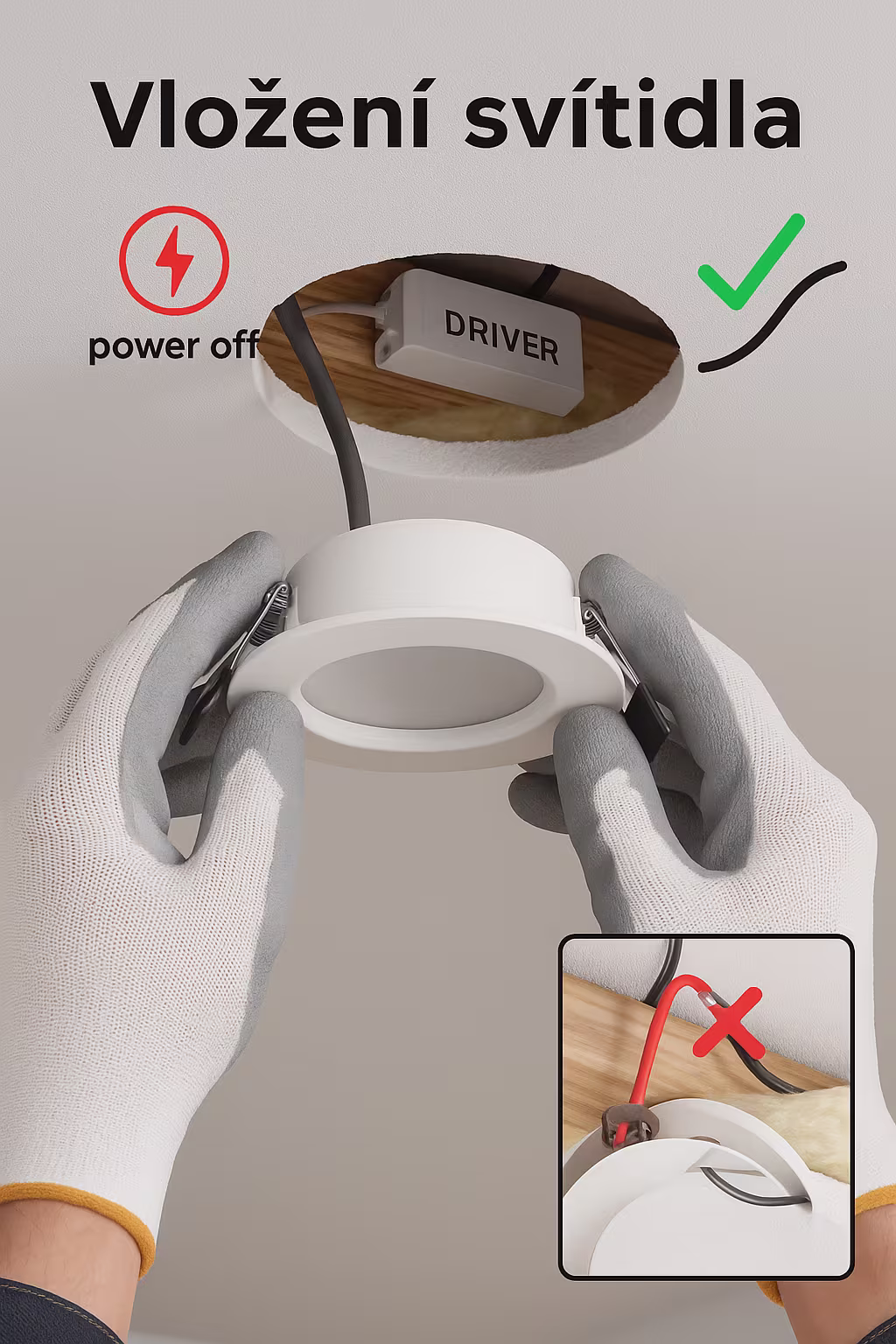

Usazení svítidla: stlačte pružiny k tělu, vložte svítidlo do otvoru a rovnoměrně jej zasuňte, aby se pružiny rozevřely a přitáhly rámeček ke stropu.
-

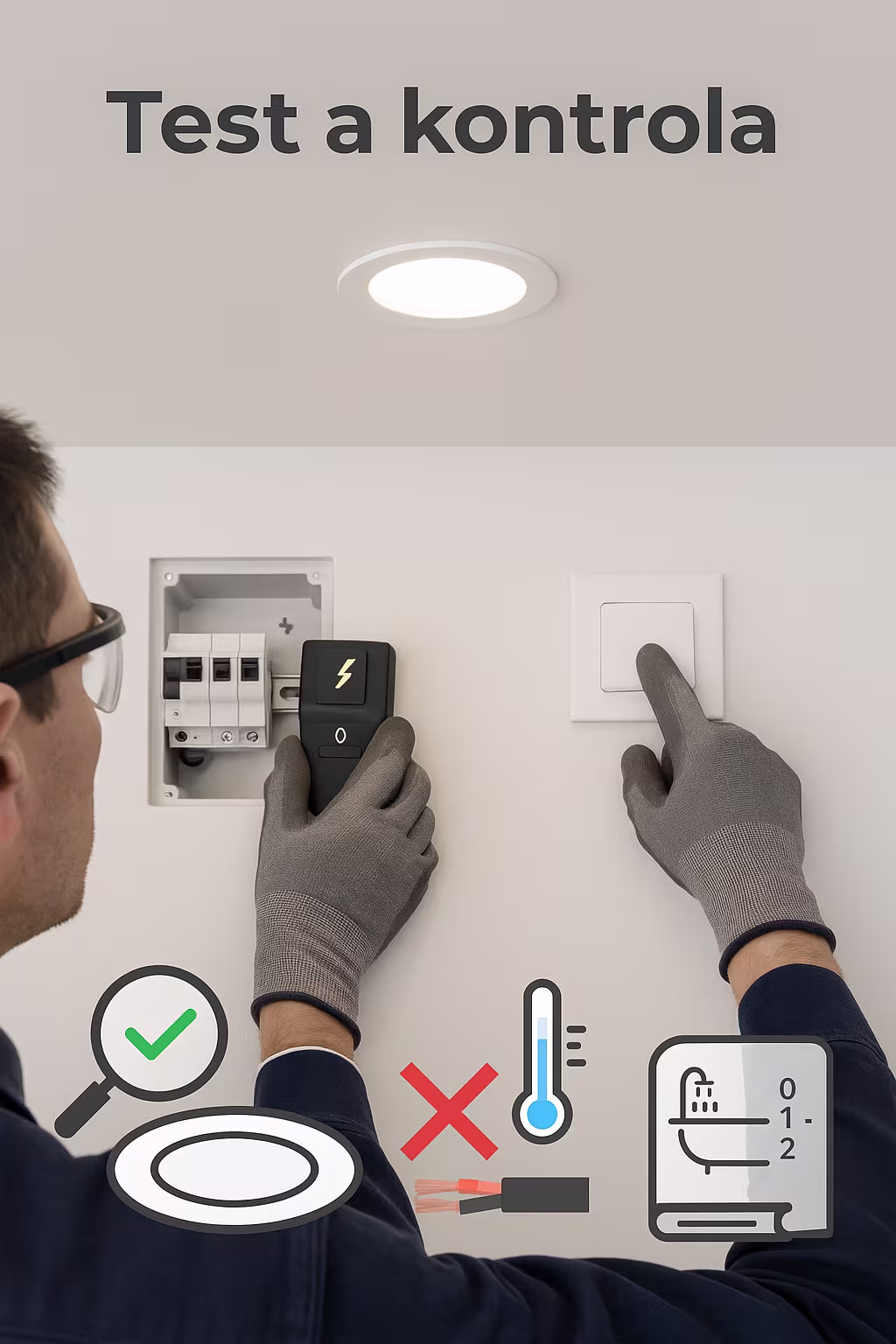

Funkční zkouška: zapněte jistič, ověřte svit, stmívání a nepřítomnost blikání/bzučení.
-
Finále: nasaďte dekorativní rámeček/kryt (pokud je oddělený), očistěte okolí.
Pozor na tepelnou izolaci: nezasypávejte svítidlo minerální vatou, pokud výrobce výslovně neuvádí, že je k tomu určené. Použijte ochranný box.

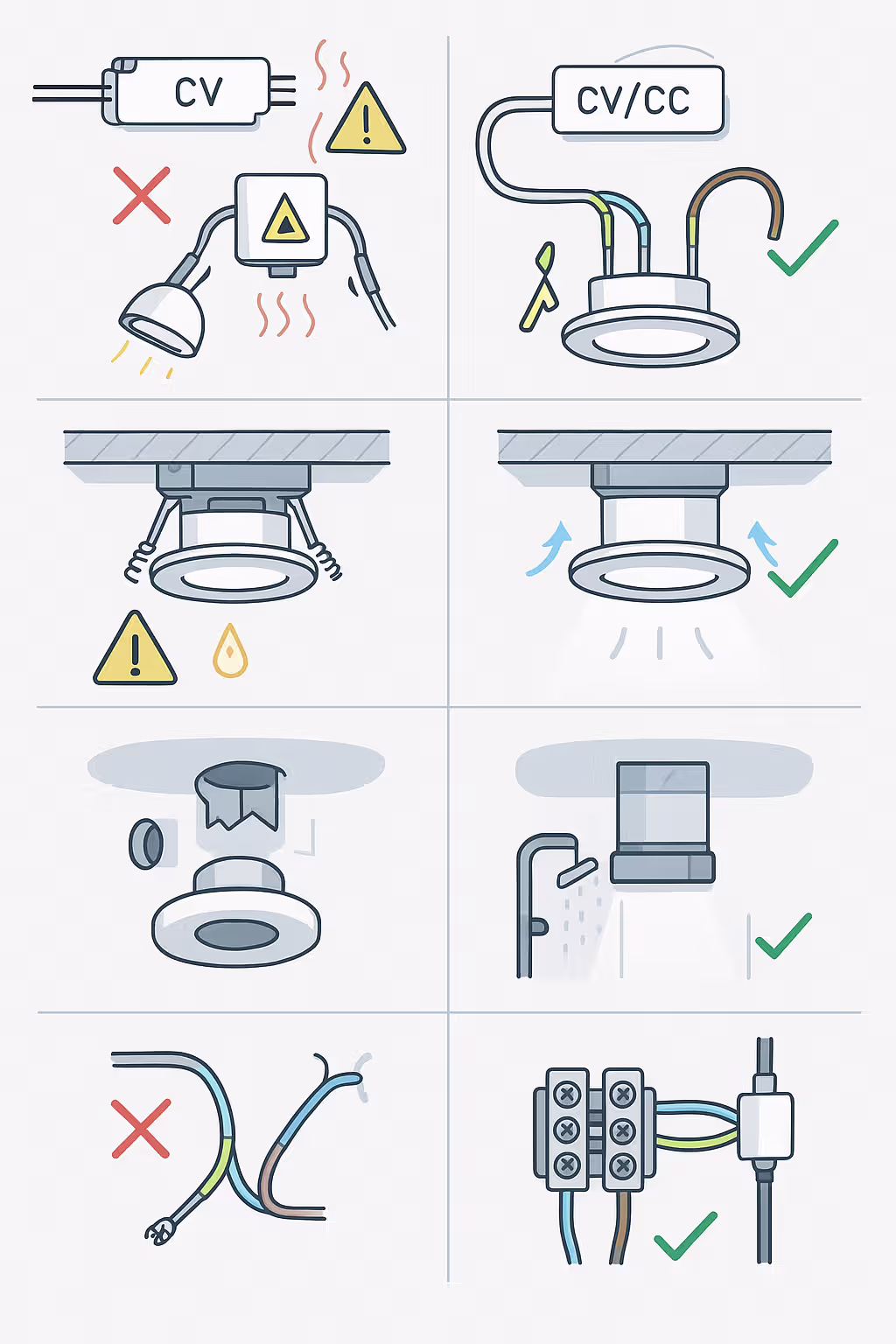

Časté chyby (a jak se jim vyhnout)
-
Záměna driveru (CV vs. CC) → blikání, přehřívání. Vždy ověřte typ a parametry.
-
Chybějící PE u svítidel třídy I → bezpečnostní riziko. PE připojte vždy.
-
Poddimenzovaná dutina → deformace pružin, přehřívání. Zajistěte instalační hloubku + rezervu.
-
Porušená parozábrana bez utěsnění → kondenzace, mapy na stropě. Utěsněte otvor.
-
Nevhodné umístění v koupelně (zóna/IP) → porušení předpisů. Dodržte zóny 0/1/2 a krytí.
-
Neřešené odlehčení tahu → vytržení vodičů ze svorek. Použijte kabelové objímky/krabičky.
Rychlý checklist po montáži
-
Jistič vypnut/zapnut ve správný moment, stav bez napětí ověřen.
-
Otvor správného průměru, čistá hrana, parozábrana utěsněna.
-
Dostatečná hloubka a ventilace v dutině.
-
L–N–PE zapojeno dle značení, svorky dotaženy, žádné měděné žíly mimo svorku.
-
Driver správného typu (CV/CC), výkonová rezerva ±20 %.
-
Stmívač kompatibilní (pokud se používá).
-
Svítidlo svítí stabilně, nebliká, nebzučí, okolí se nadměrně nehřeje.
Kdy raději přenechat instalaci odborníkovi
-
Staré/nejisté rozvody (Al vodiče, dvouvodičová soustava PEN, křehké izolace).
-
Betonové/panelové stropy bez předpřípravy (jádrové vrtání, instalační krabice).
-
Koupelny a exteriér (zóny, IP, RCD) – vysoké nároky na bezpečnost.
-
Dimming a chytré řízení (1–10 V, DALI, Zigbee, Casambi) – propojení řídicích linek a adresace.
-
Sériové/paralelní řetězení více LED modulů s konstantním proudem – nutná znalost výpočtu napětí/proudu.
-
Zateplené podhledy (parozábrana, protipožární požadavky, izolační boxy).
-
Neshoda průměrů a nosnosti (velké redukce otvorů, oslabený strop, popraskané hrany).
Krátké světelné tipy na závěr
-
Teplota chromatičnosti: obývací pokoj/relax 2700–3000 K, kuchyň/chodby 3000–4000 K.
-
CRI 90+ pro přirozené barvy (koupelna, zrcadlo).
-
Úhel vyzařování: úzký (15–36°) pro akcent, široký (≥60°) pro plošné osvětlení.
-
Rozestup: pro rovnoměrné osvětlování menších místností často funguje mřížka cca 1–1,5 násobku výšky stropu (orientačně, dle optiky svítidla).
Nezapomeňte také vždy před montáží prostudovat originální montážní návod výrobce – každý model může mít specifická doporučení či omezení, která je nutné respektovat.
Upozornění: Montáž a připojení svítidla k pevné elektrické síti smí podle platné legislativy ČR provádět výhradně odborně způsobilá osoba (kvalifikovaný elektrikář) dle zákona č. 250/2021 Sb. a nařízení vlády č. 190/2022 Sb. a č. 194/2022 Sb.; pokud nejste odborně způsobilí, svěřte montáž elektrikáři.
Doporučená svítidla
.jpg)

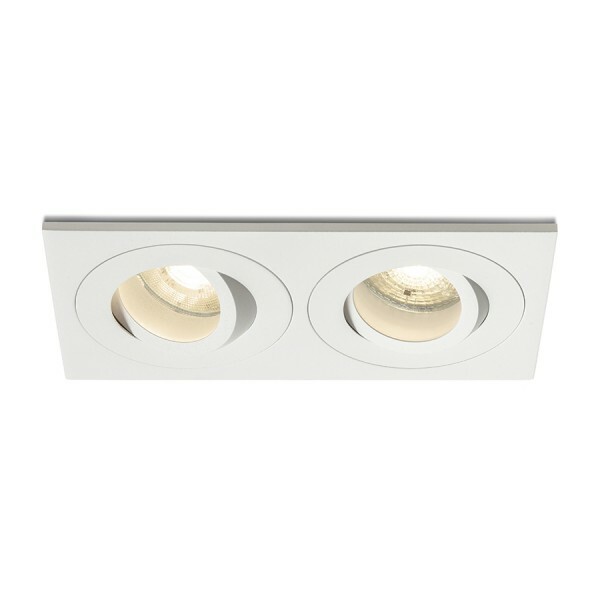

Interiérová zapuštěná svítidla
Moderní a nenápadné podhledové svítidlo pro elegantní interiéry.
Prohlédnout nabídku.jpg)

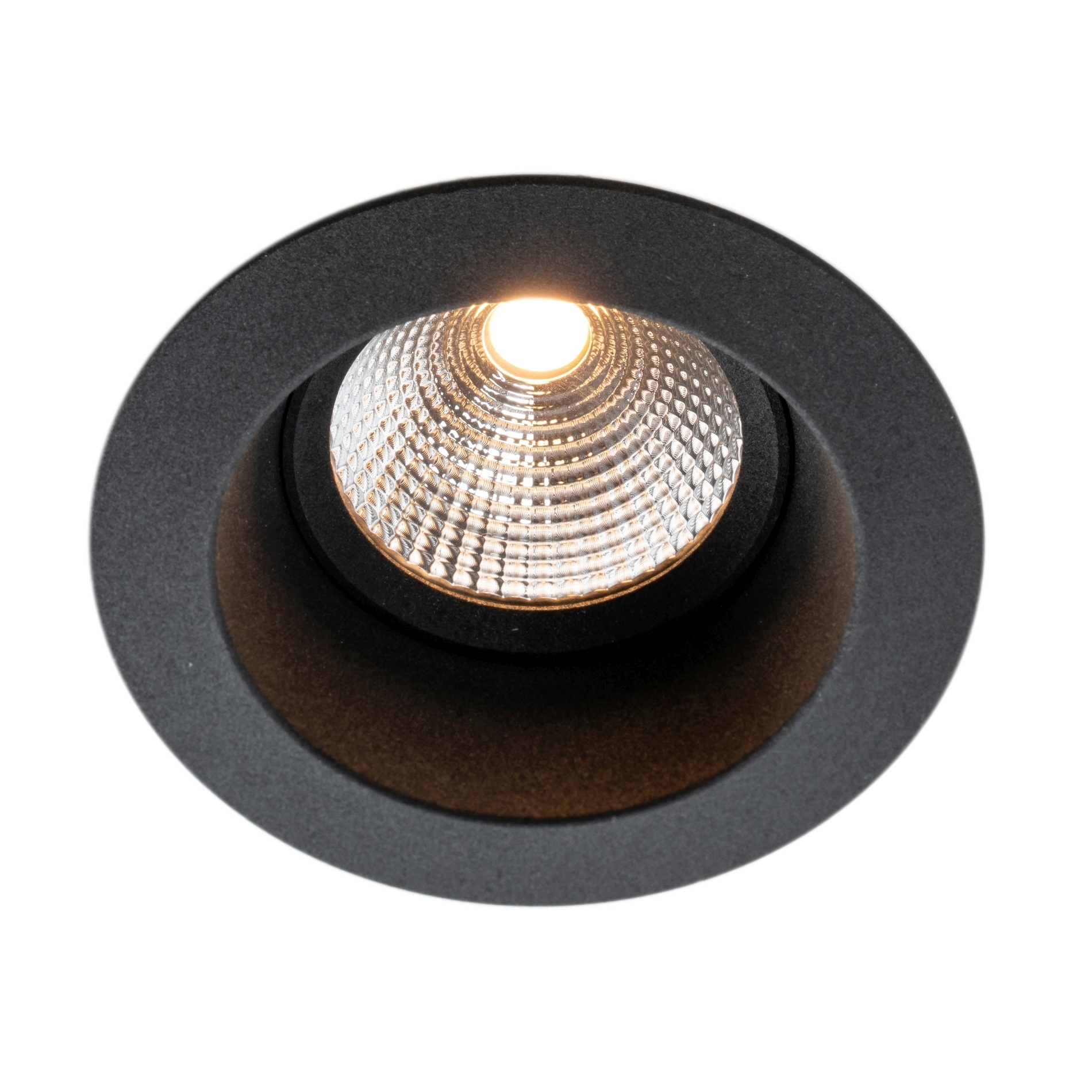

LED zapuštěná svítidla
Úsporné a výkonné LED svítidlo s dlouhou životností.
Prohlédnout nabídku

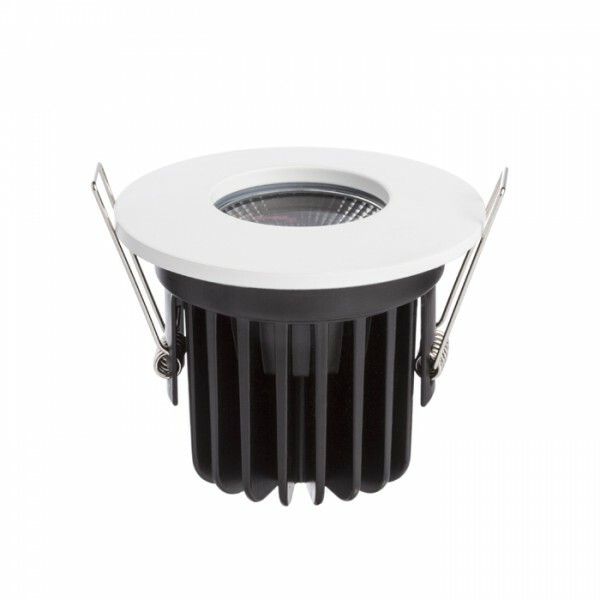

Venkovní zapuštěná svítidla
