Jak správně nainstalovat nástěnné svítidlo: krok za krokem

Nástěnné svítidlo dokáže dodat prostoru charakter, zlepšit funkční osvětlení i ušetřit místo. Níže najdete kompletní postup: od bezpečného odpojení starého svítidla přes volbu uchycení až po správné zapojení vodičů. Přidali jsme i seznam potřebného materiálu a jasné momenty, kdy je lepší zavolat elektrikáře.

Bezpečnost především

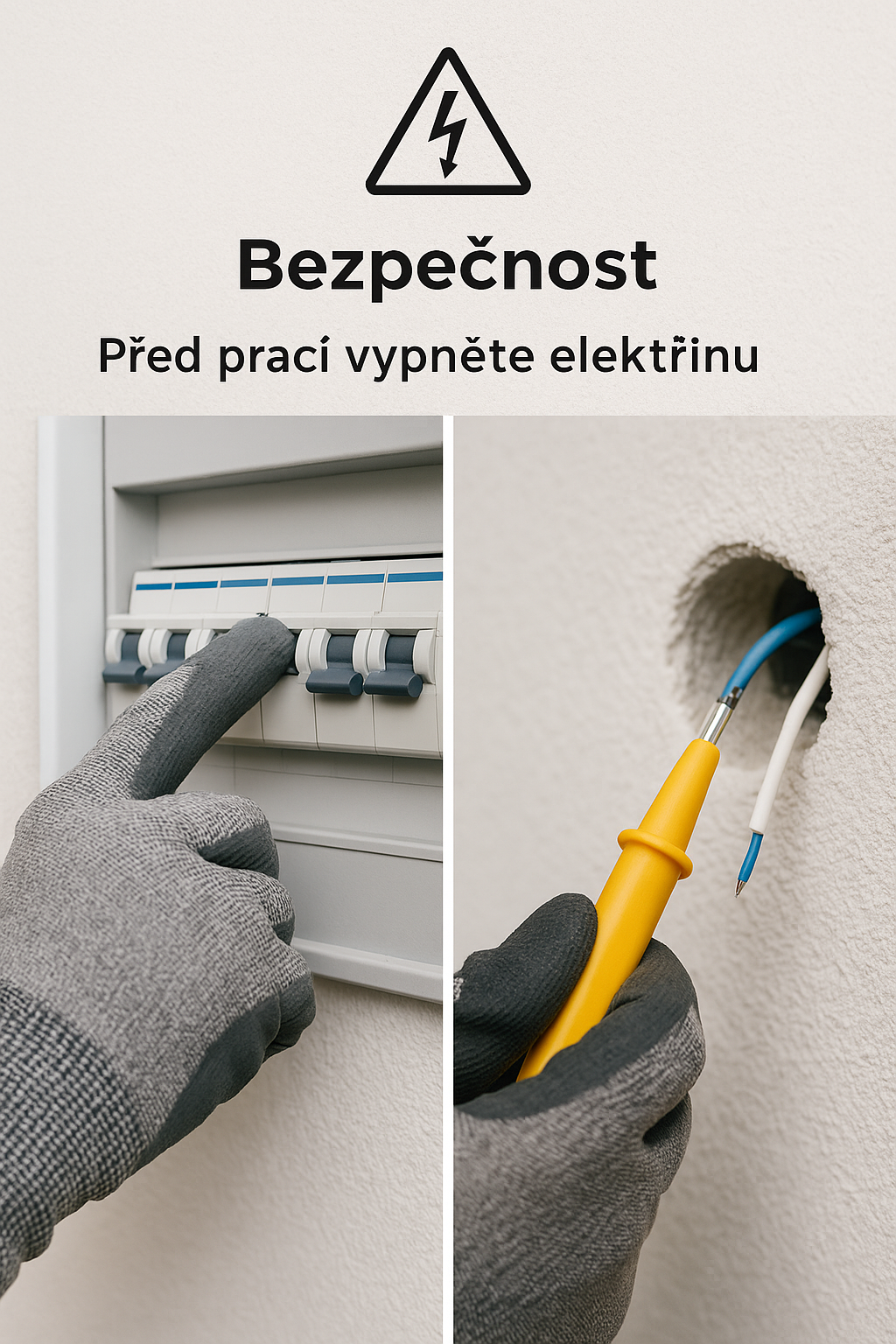

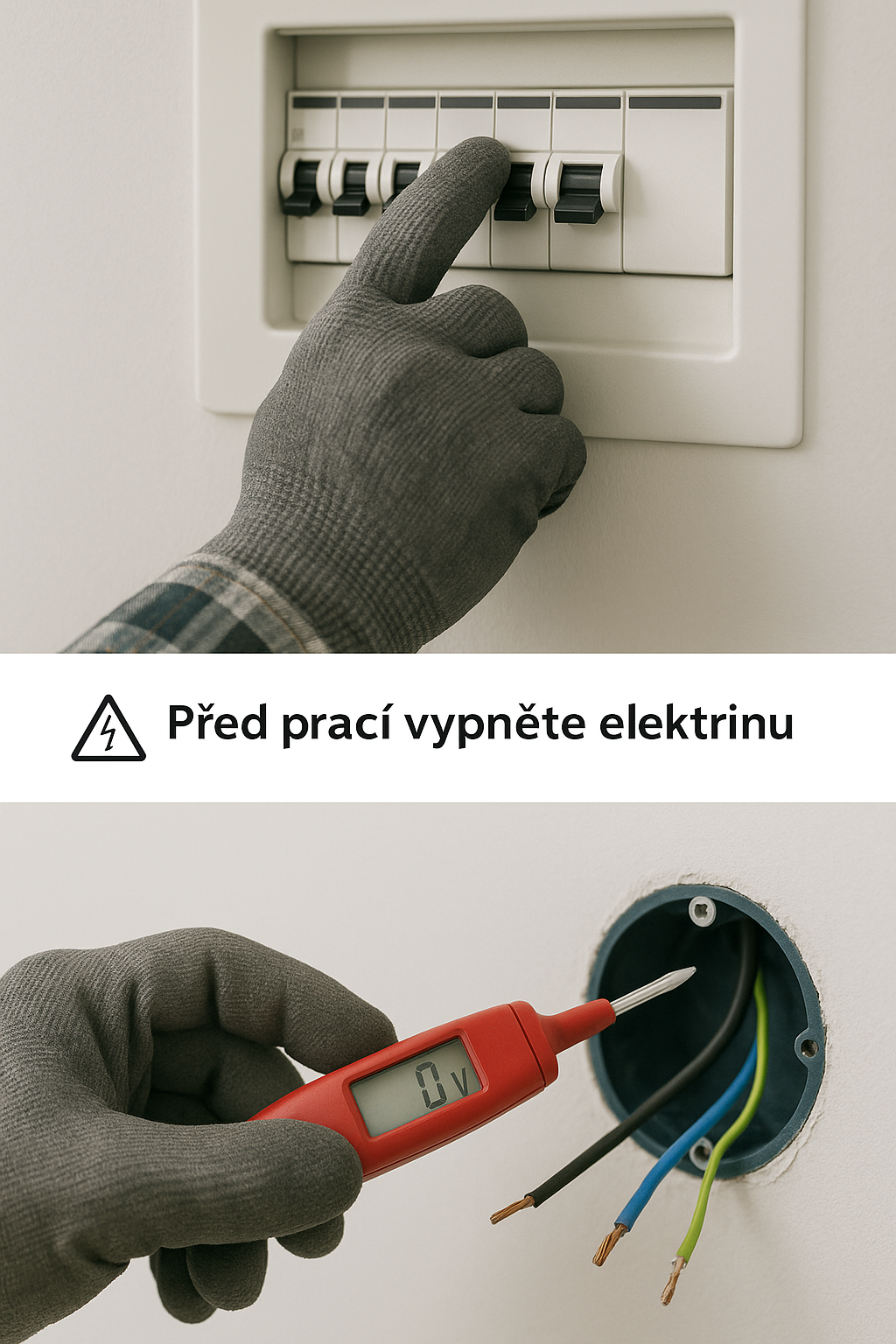

Vypněte příslušný jistič (nebo hlavní vypínač) a ověřte beznapěťový stav – ideálně dvoupólovou zkoušečkou. Na barvu vodičů se nespolehejte bez ověření.
Pracujte na suchu, s pevnou oporou (stabilní žebřík), bez rušivých vlivů.
V koupelnách a vlhkých prostorách respektujte zóny a krytí IP; obvod chraňte proudovým chráničem 30 mA.
Pokud si nejste jistí zapojením, stavem instalace nebo materiálem stěny, práce předejte odborníkovi.

Ilustrační návod instalace interiérového nástěnného svítidla

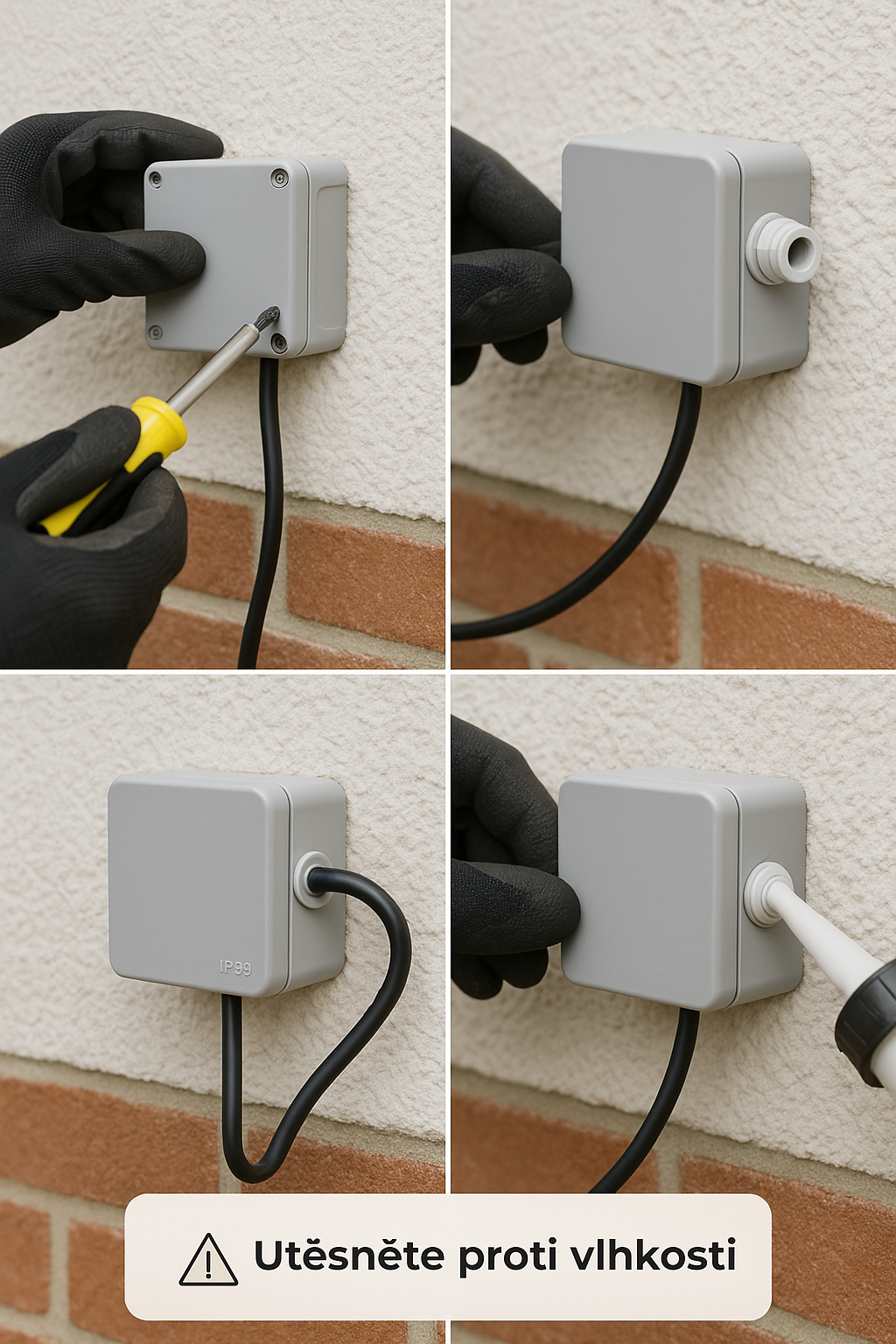

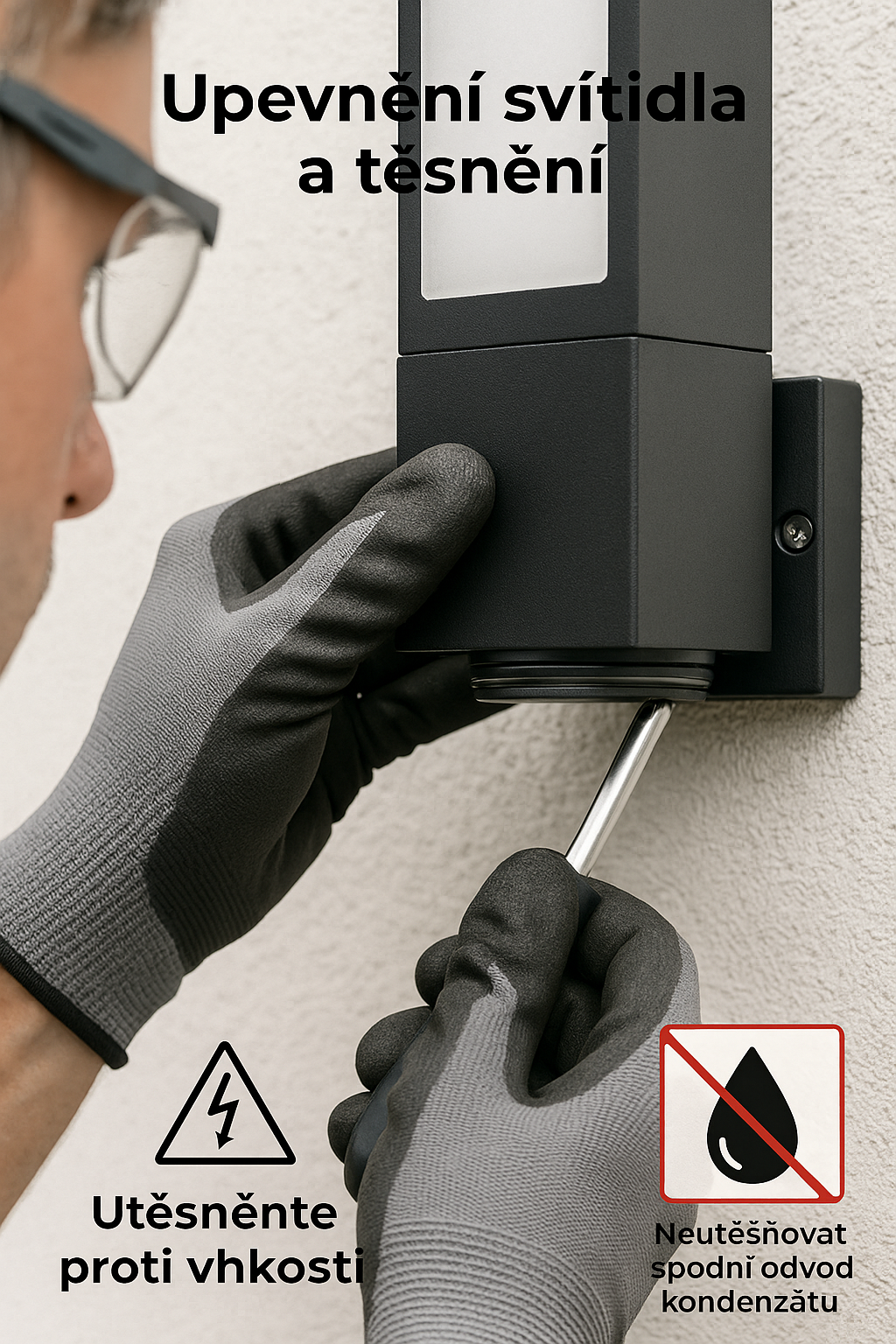

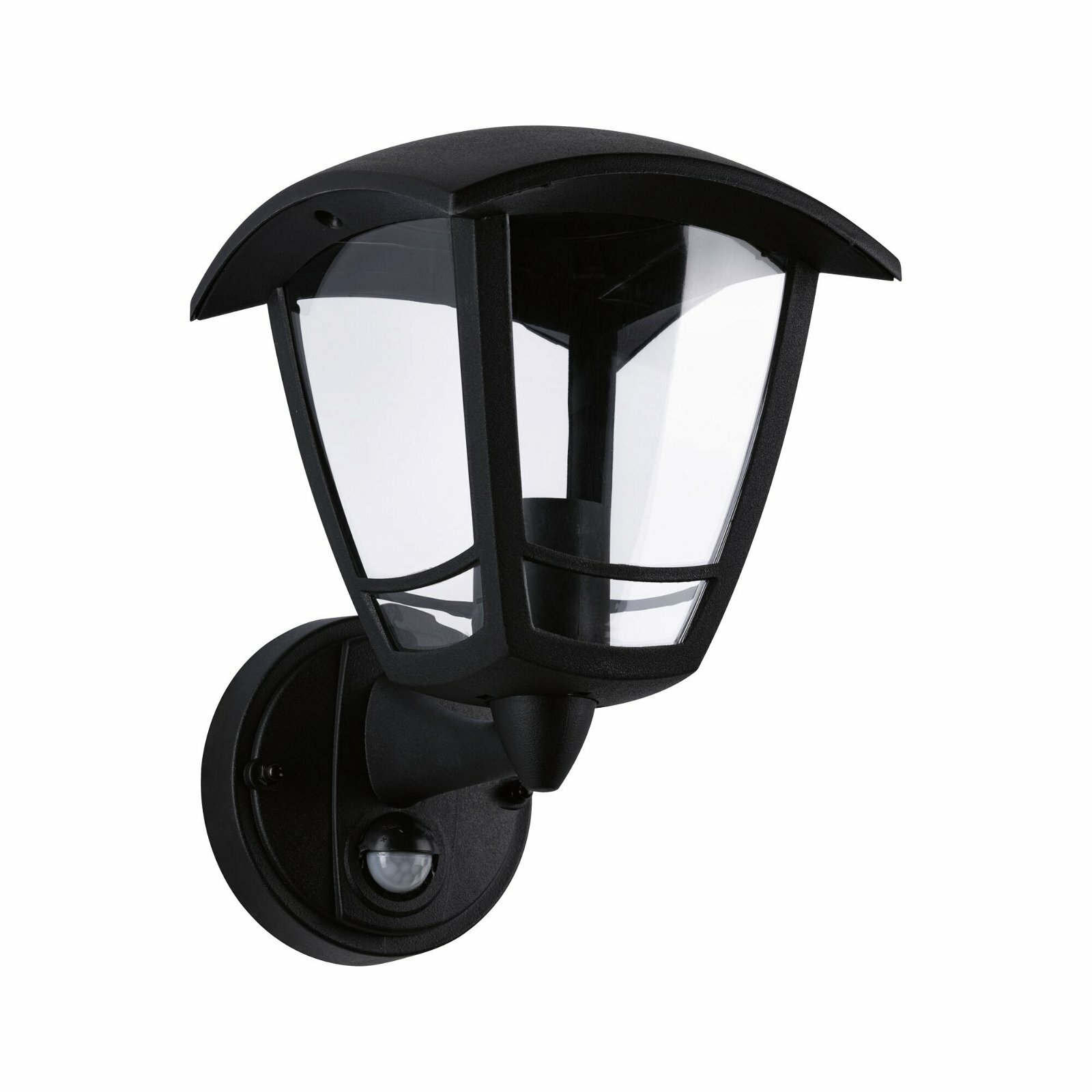

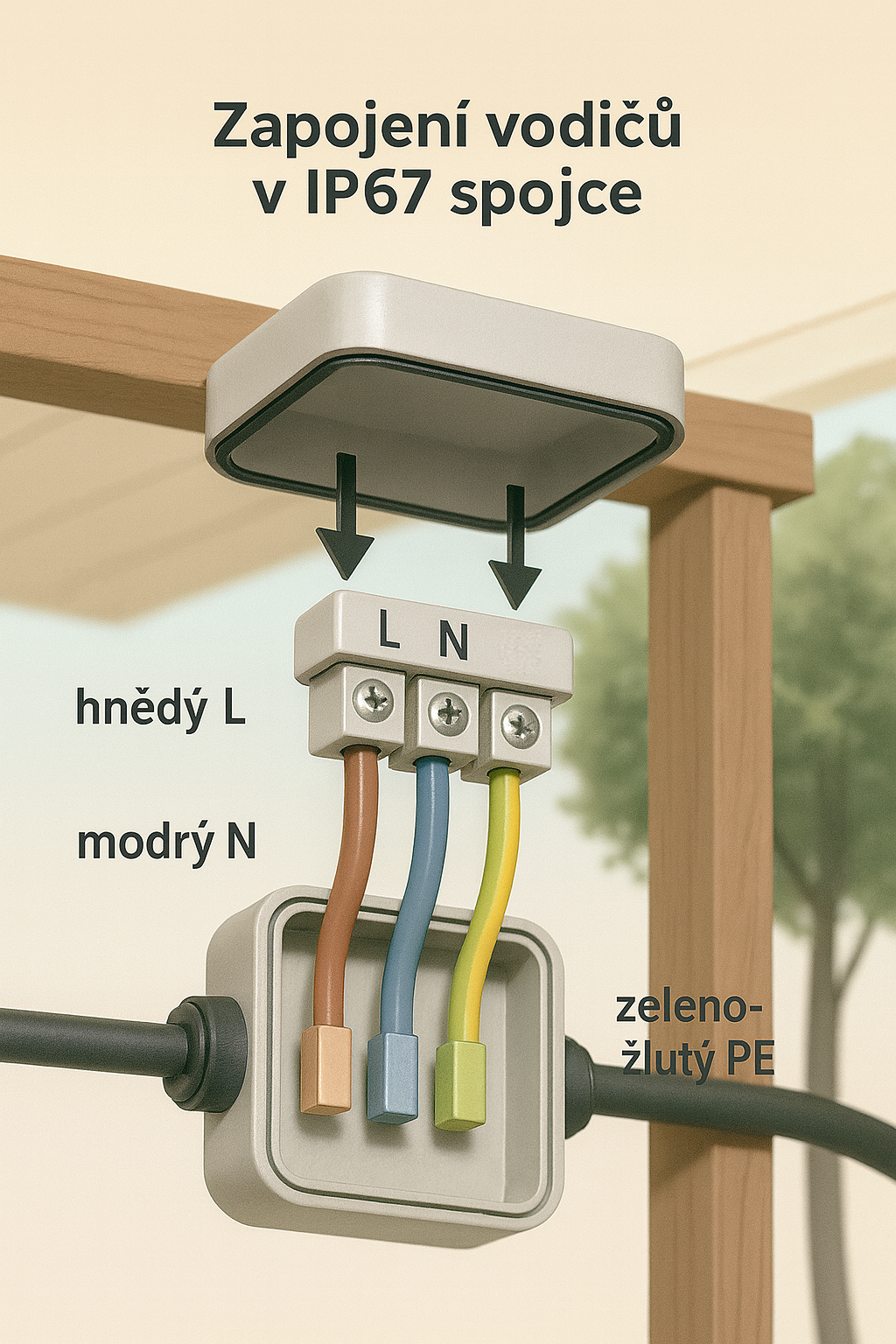

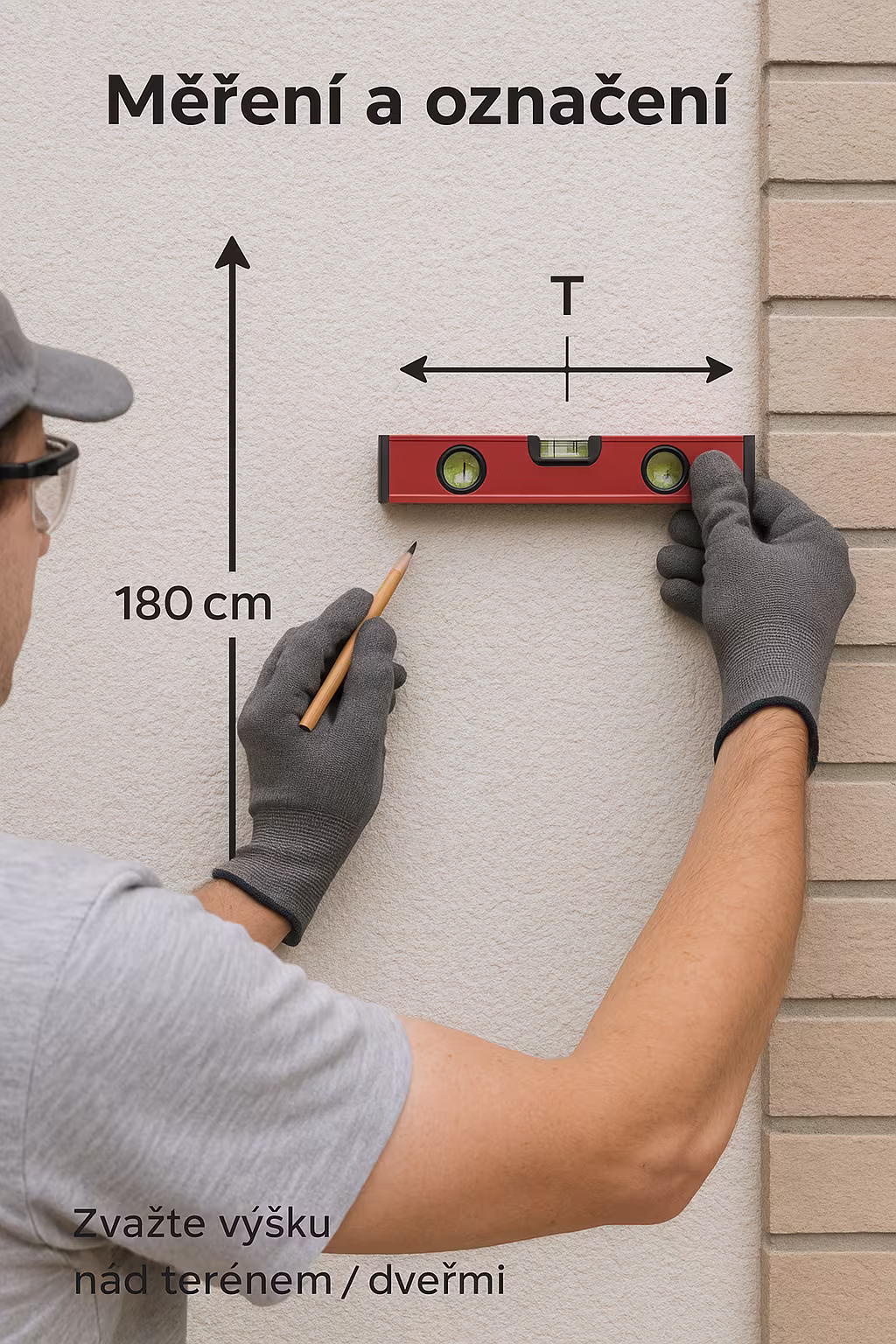

Ilustrační návod instalace venkovního nástěnného svítidla

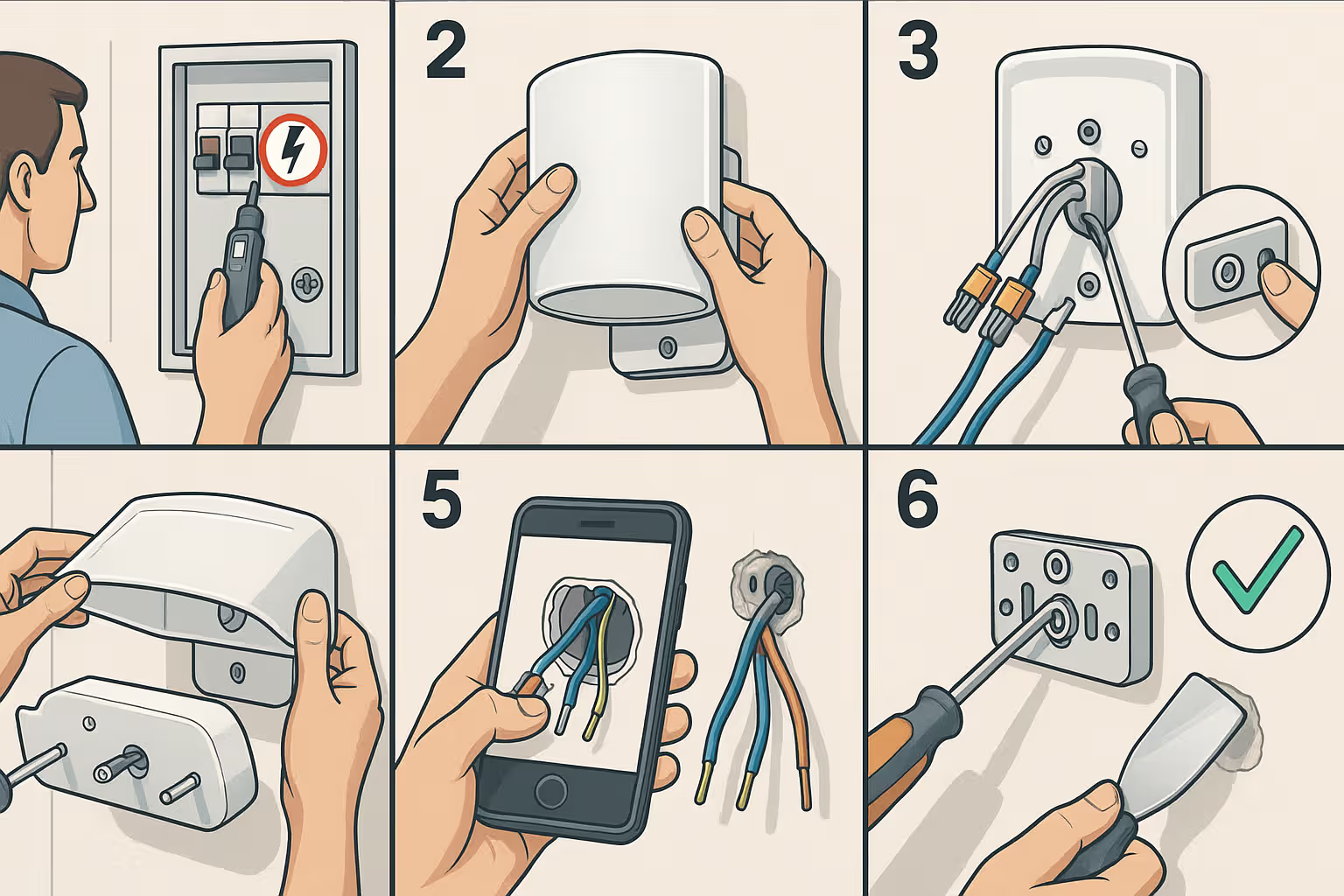

Demontáž starého nástěnného svítidla

Vypnout napájení na jističi a ověřit beznapěťový stav.
Sejmout kryt svítidla (clonu/stínidlo) dle návodu výrobce.
Vyšroubovat upevňovací šrouby a opatrně sejmout tělo svítidla ze montážní patky/úchytu.
Zkontrolovat a zdokumentovat zapojení (foto mobilním telefonem se hodí).
Rozpojit vodiče (uvolnit svorky/WAGO). Zajistěte, aby žíly nezapadly do zdi.
Odšroubovat montážní patku a zatrhnout staré hmoždinky, pokud jsou uvolněné. Otvory podle potřeby zatmelte.

Tip: Při demontáži starších svítidel narazíte na křehké izolace. S vodiči manipulujte šetrně; pokud jsou poškozené, nechte je odborně vyměnit.

Typy montáže: přisazené, kloubové, směrové

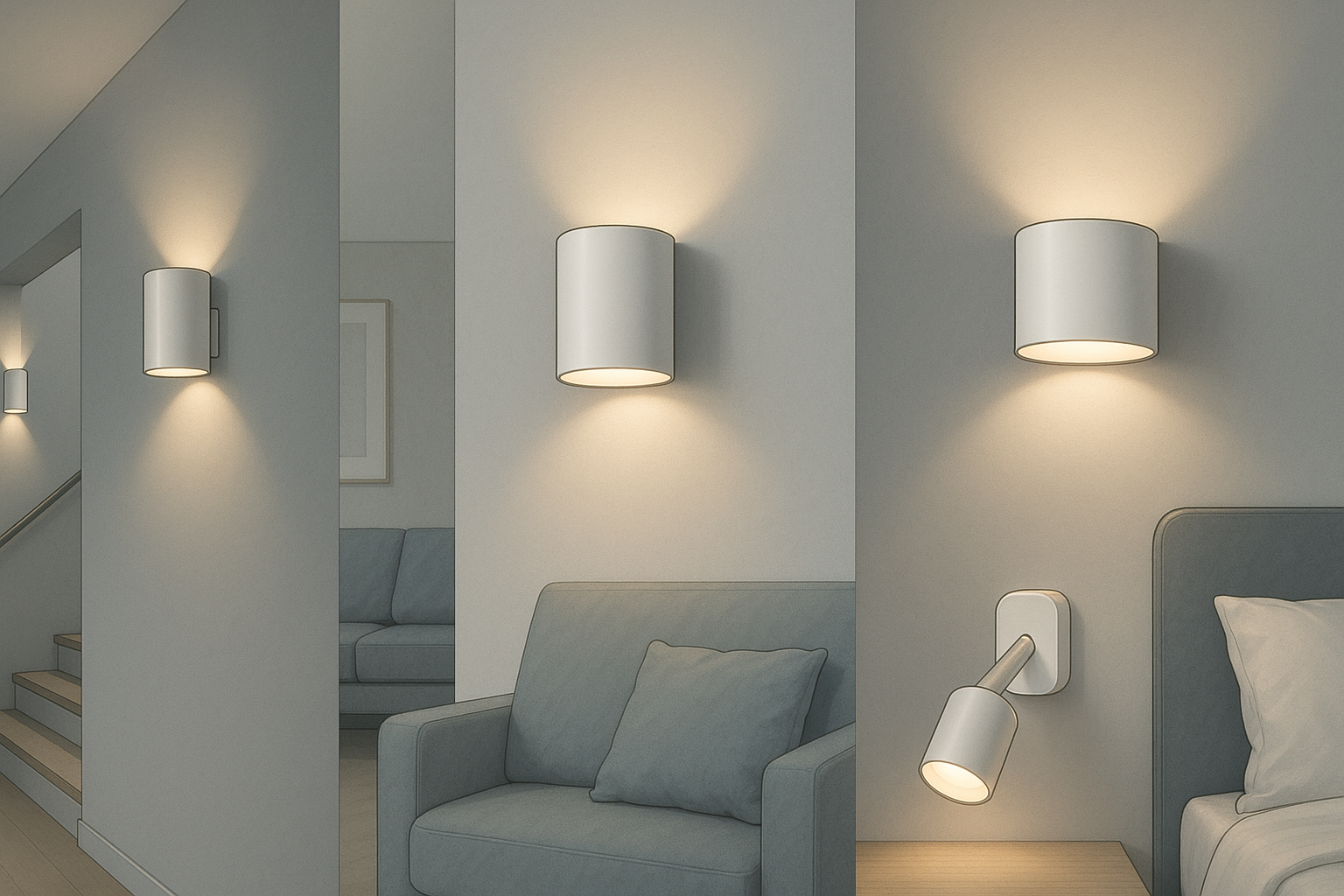

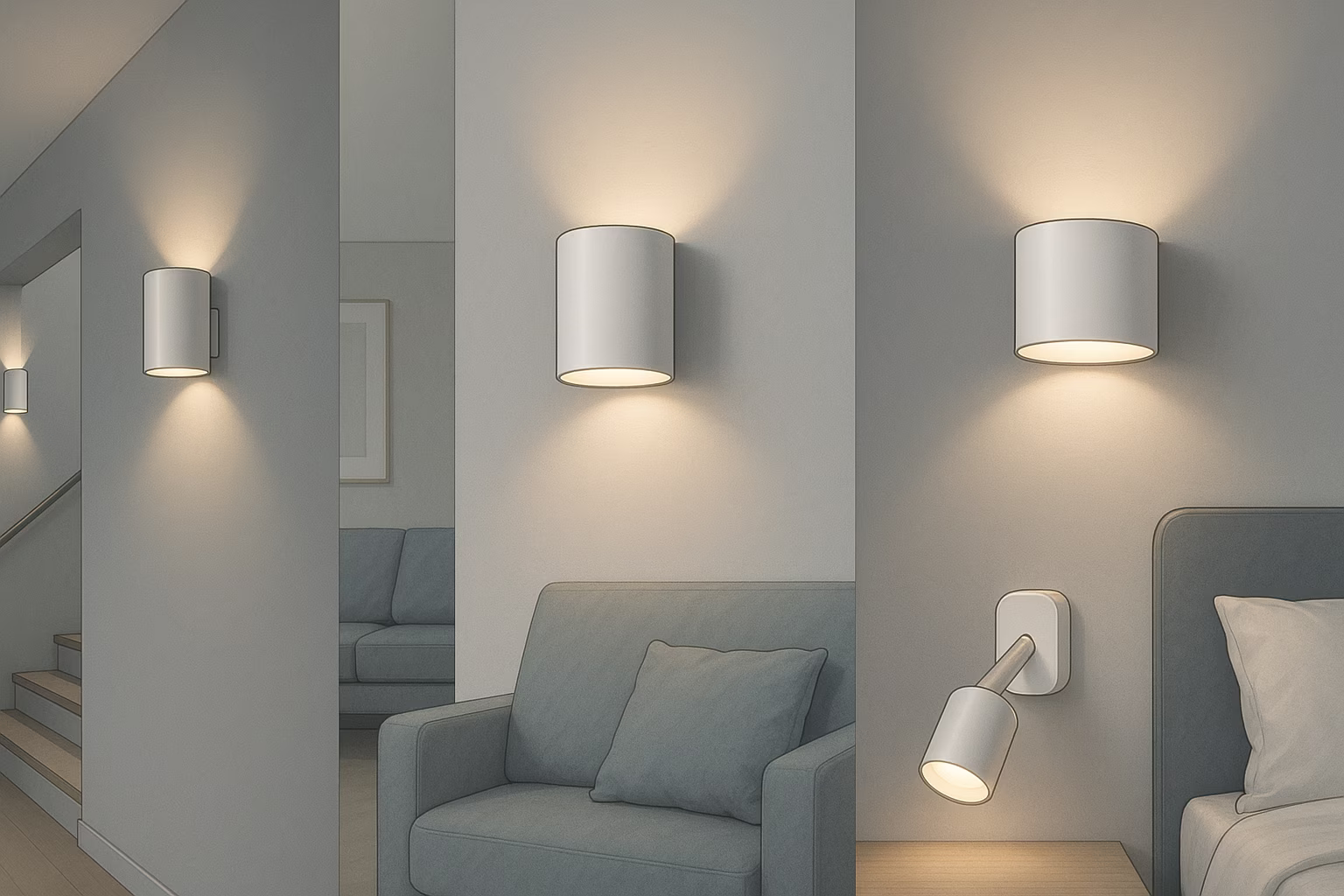

Přisazené (pevně přiléhající ke zdi)

Kde se hodí: chodby, schodiště, obývací pokoj, ložnice nad čelem postele.
Výhody: jednoduchá montáž, čistý vzhled, dobré rozptýlení světla.
Na co myslet: správná montážní patka a dostatečná nosnost podkladu.

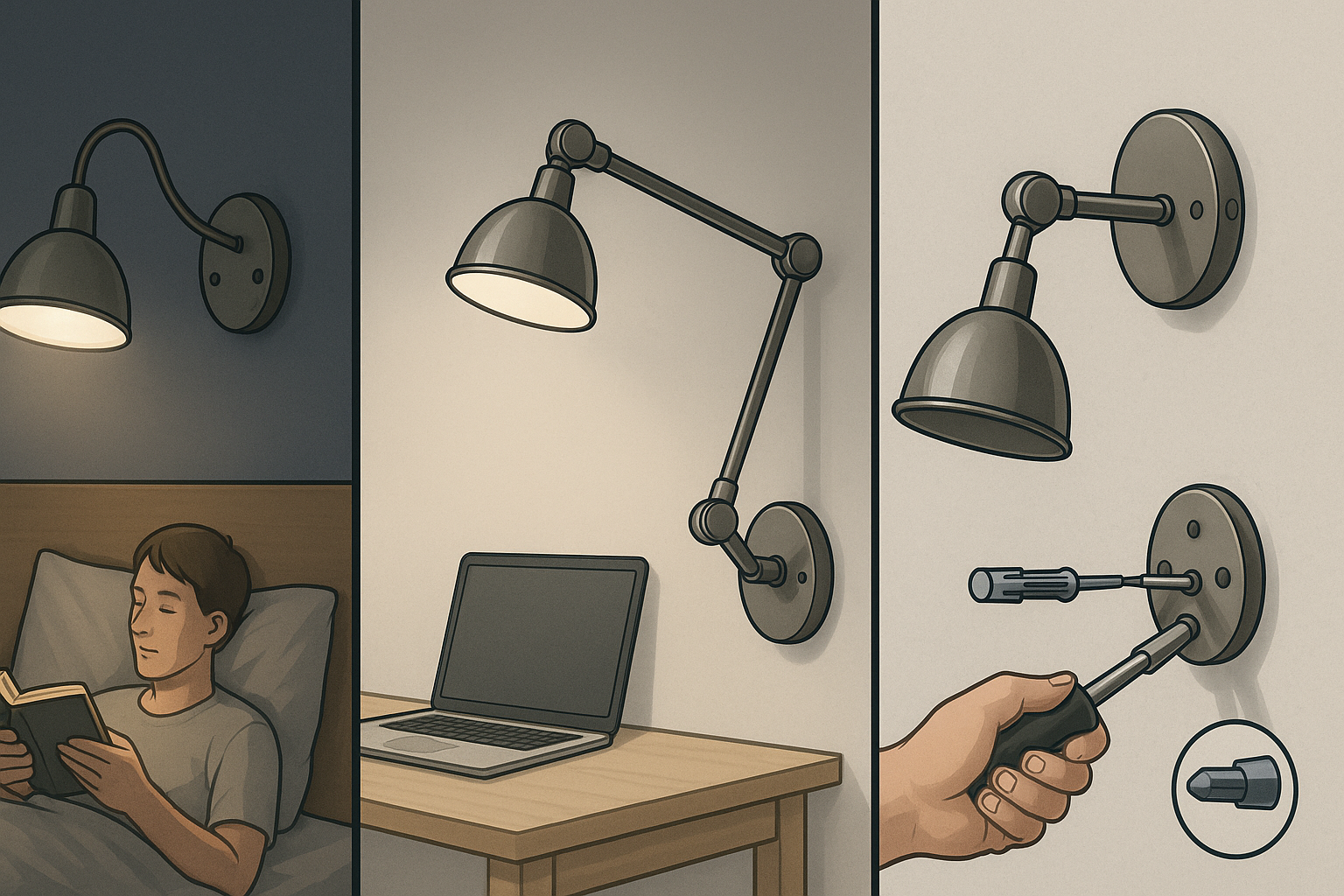

Kloubové (s ramenem, výsuvné)

Kde se hodí: čtení u postele, nad pracovním koutem, nad obrazy.
Výhody: nastavitelnost směru a vzdálenosti od stěny.
Na co myslet: vyšší páka → zvolte delší hmoždinky/chemickou kotvu do problematických podkladů; nepodceňujte utahovací momenty.

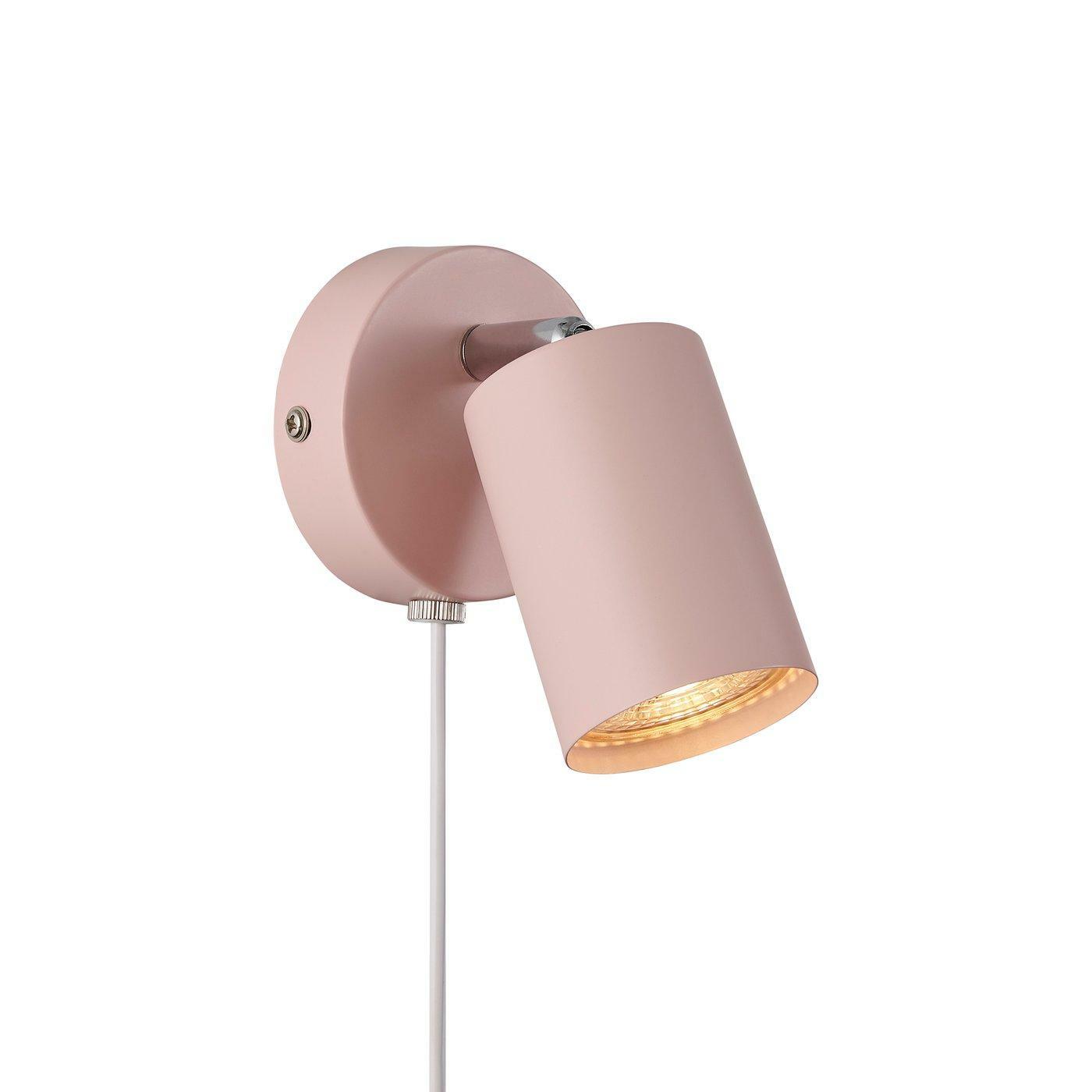

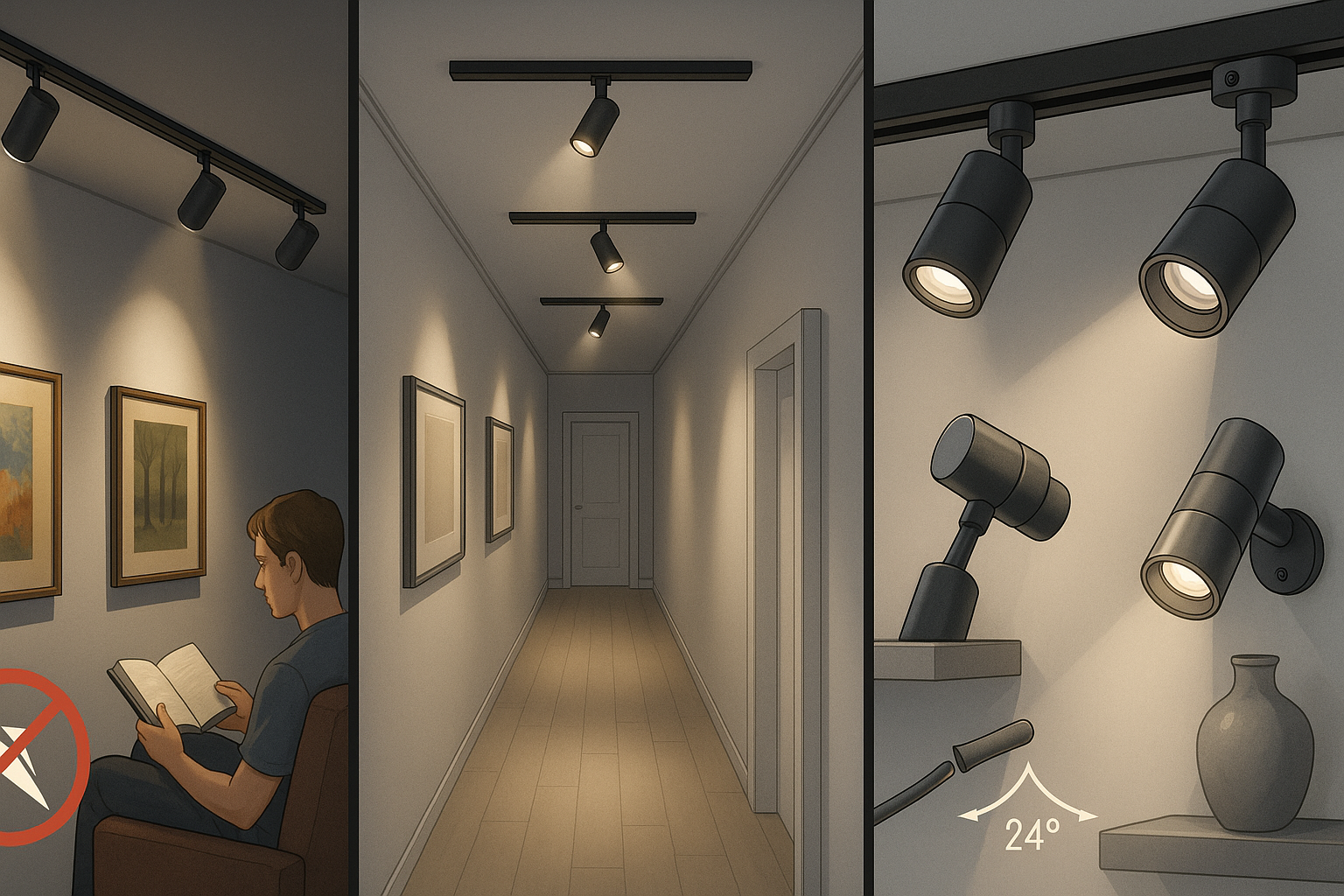

Směrové/spoty (bodové)

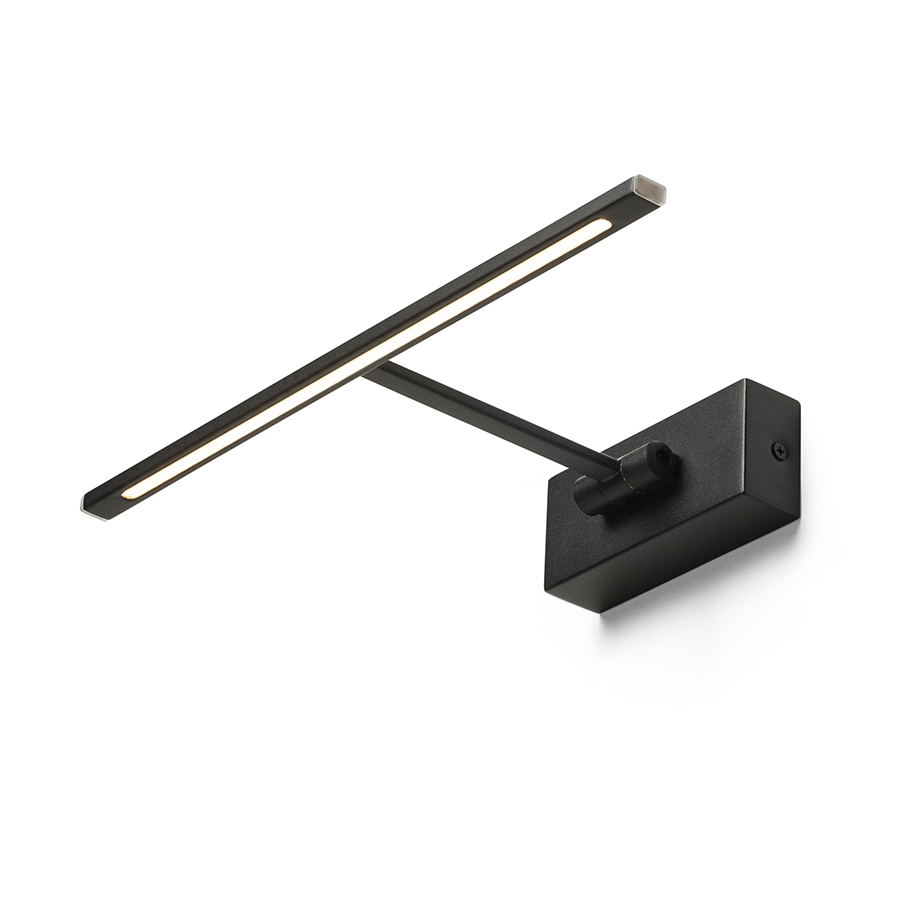

Kde se hodí: akcent na obrazy, dekory, úzké chodby, galerie.
Výhody: přesné nasměrování, možnost kombinace více hlavic.
Na co myslet: správný úhel vyzařování (např. 24° vs. 60°) a neoslňování – ideálně nad úrovní očí nebo s cloněním.

Zapojení fázového, nulového a ochranného vodiče

Barvy a značení (podle harmonizovaných norem)

L (fáze): hnědá (u více fází bývá také černá a šedá)
N (nulový): modrá
PE (ochranný): žlutozelená

Pozor na staré instalace: můžete narazit jen na dva vodiče (TN-C – kombinovaný PEN). Bez zkušeností nezapojujte a volejte elektrikáře; ochranná funkce je zásadní.

Svorky a připojení

Vodiče připojte do svorek svítidla nebo přes WAGO (např. řady 221/2273) – jsou rychlé a spolehlivé.

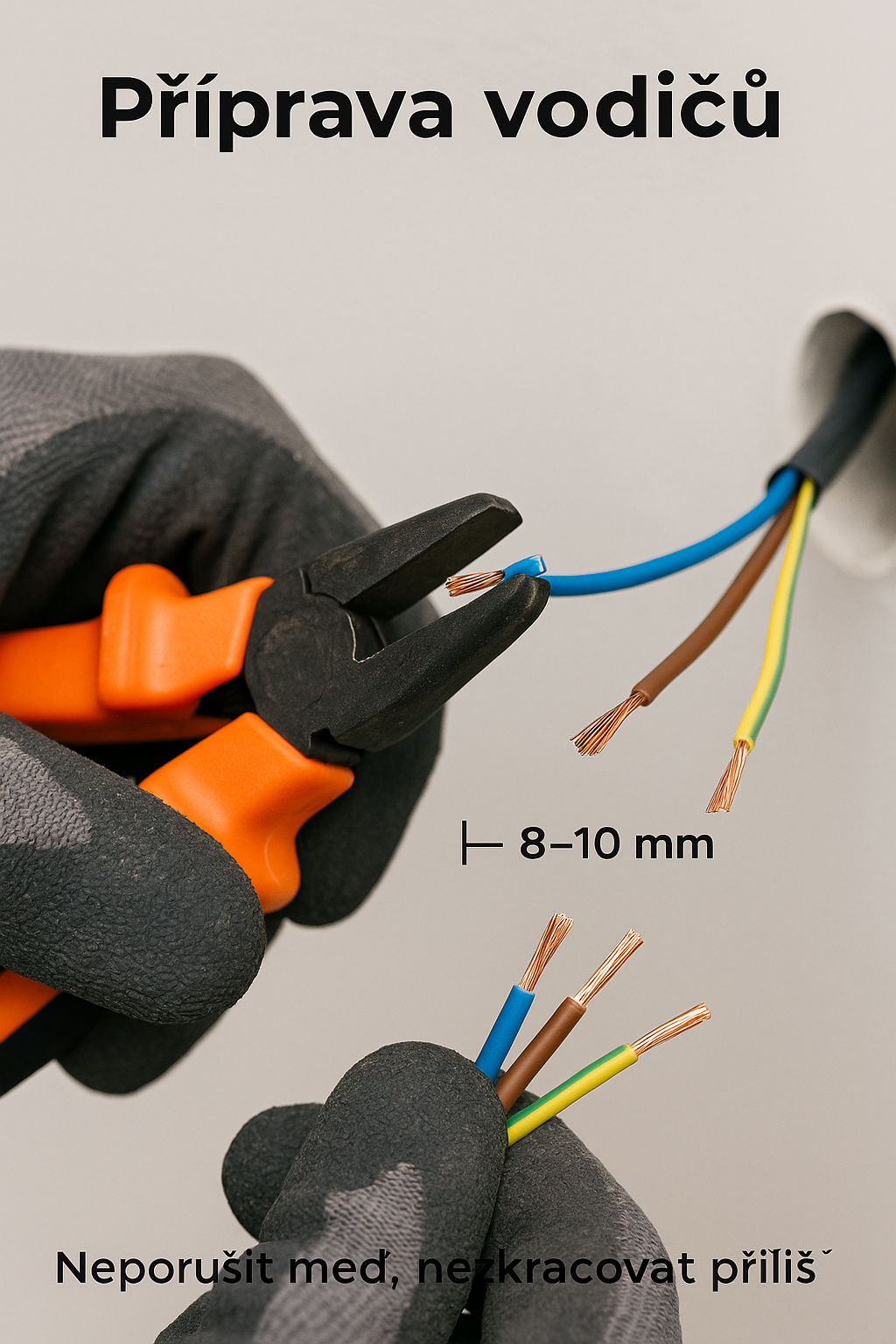

Pevný vodič (plný) vs. lankový: u lankových použijte dutinky (koncovky), pokud to výrobce vyžaduje.
Vedení ve svorkách musí být pevně dotažené; zkontrolujte zatažením za izolaci, nikoliv za žílu.
Nechte rezervu délky vodičů (cca 8–10 cm), aby šlo svítidlo pohodlně sundat.

Bezpečnostní tipy

Nezaměnit PE a N – ochranný vodič (PE) patří na svorku označenou zemnícím symbolem.
Stmívače a LED: ověřte kompatibilitu Některá LED svítidla nelze stmívat.
U svítidel s externím driverem: driver uložte tak, aby měl odvod tepla a nebyl pod napětím materiálu (např. ve stísněné dutině sádrokartonu bez přístupu vzduchu).

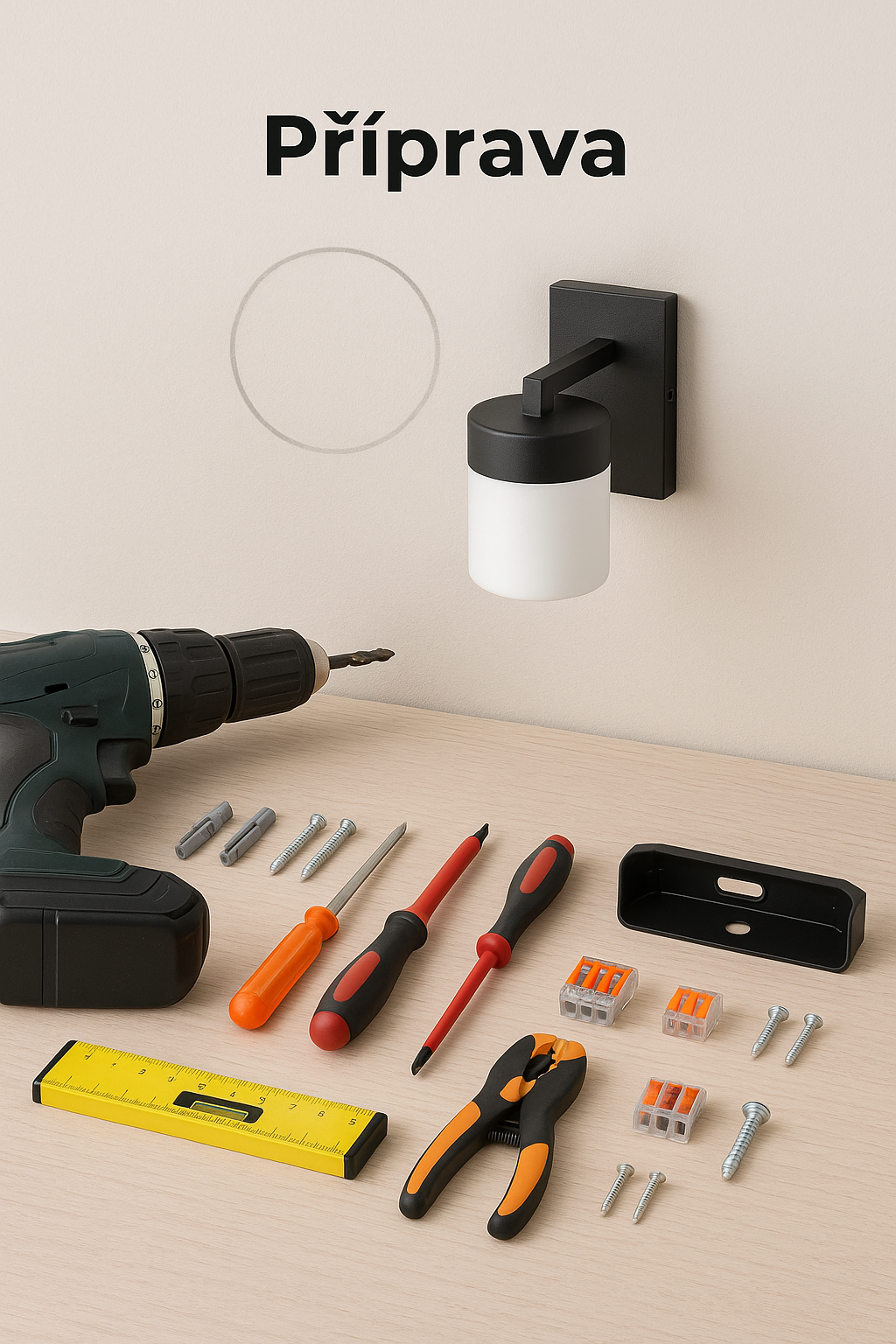

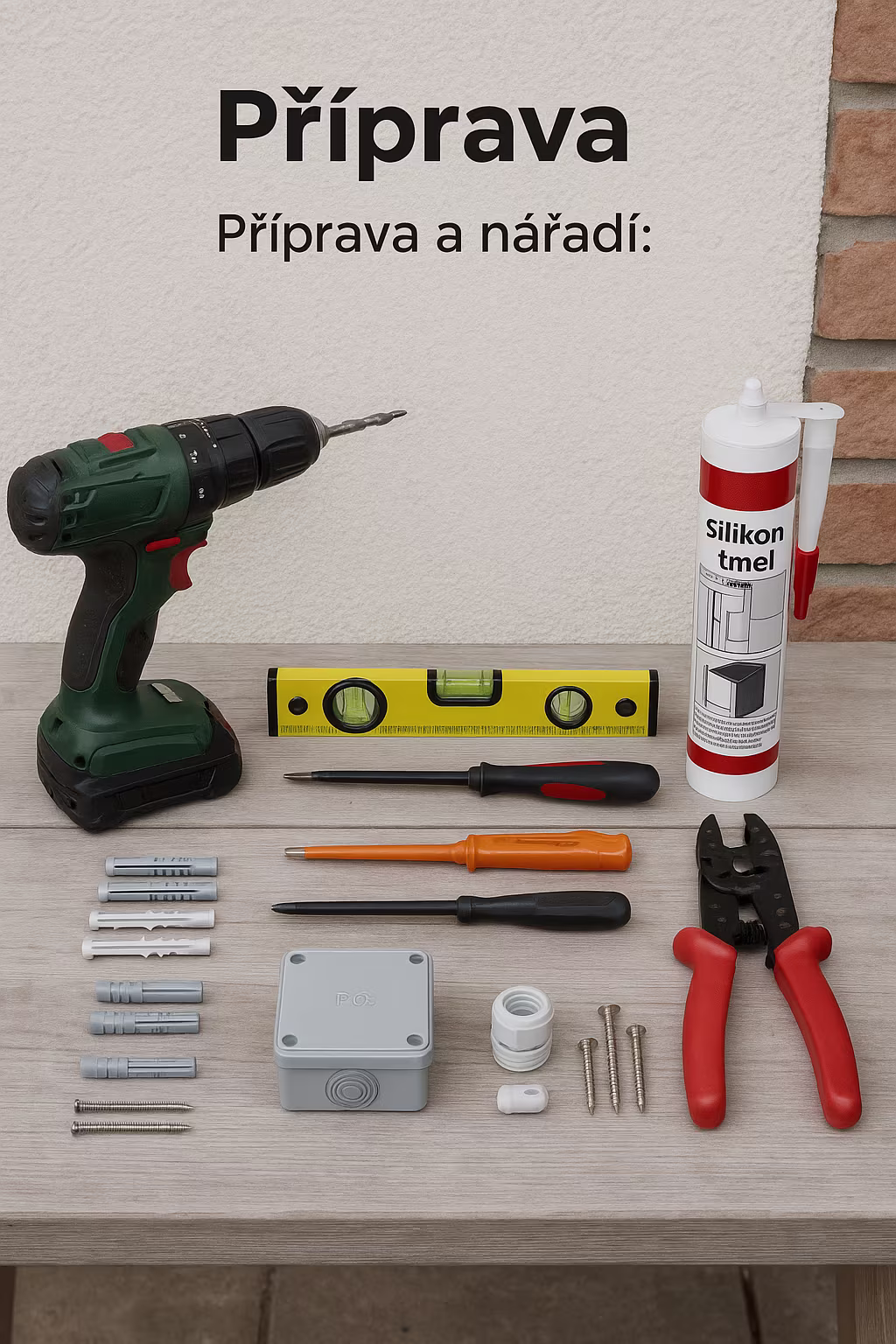

Co je potřeba mít po ruce (materiál a nářadí)

Materiál:

Montážní patka/úchyt (bývá v balení svítidla)
Hmoždinky a šrouby podle podkladu:
- plná cihla/beton: klasické rozepřené hmoždinky Ø 6–8 mm
- duté materiály (dutinová cihla): rámové/dutinové hmoždinky
- sádrokarton: sklopné/kovové hmoždinky (Molly); u těžších svítidel kotvení do profilu
WAGO svorky (odpovídající průřezu vodičů, obvykle 1,5 mm² pro světelné okruhy)
Izolační páska, případně dutinky pro lankové vodiče
Hmoždinková záslepka nebo krytka na estetické zakrytí otvorů (volitelně)

Nářadí:

Dvoupólová zkoušečka (nebo multimetr), případně bezdotyková jako doplněk
Aku vrtačka/šroubovák, vrtáky dle materiálu
Šroubováky (plochý, křížový), štípací kleště, odizolovací kleště
Vodováha, metr, tužka
Žebřík nebo stabilní schůdky
Ochranné brýle a rukavice

Montáž nového svítidla: krok za krokem

Vypnutí a ověření: vypněte jistič, ověřte beznapěťový stav.

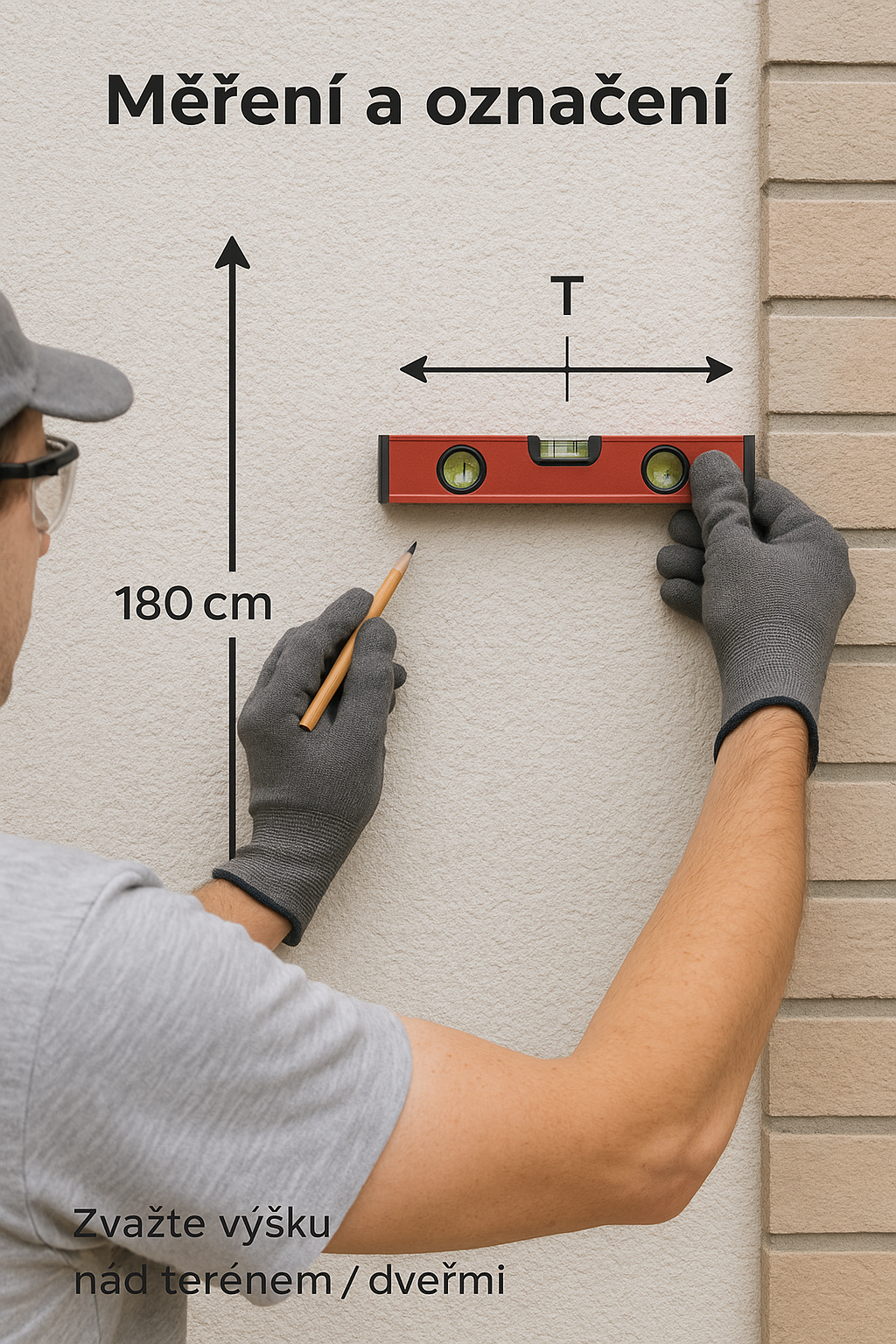

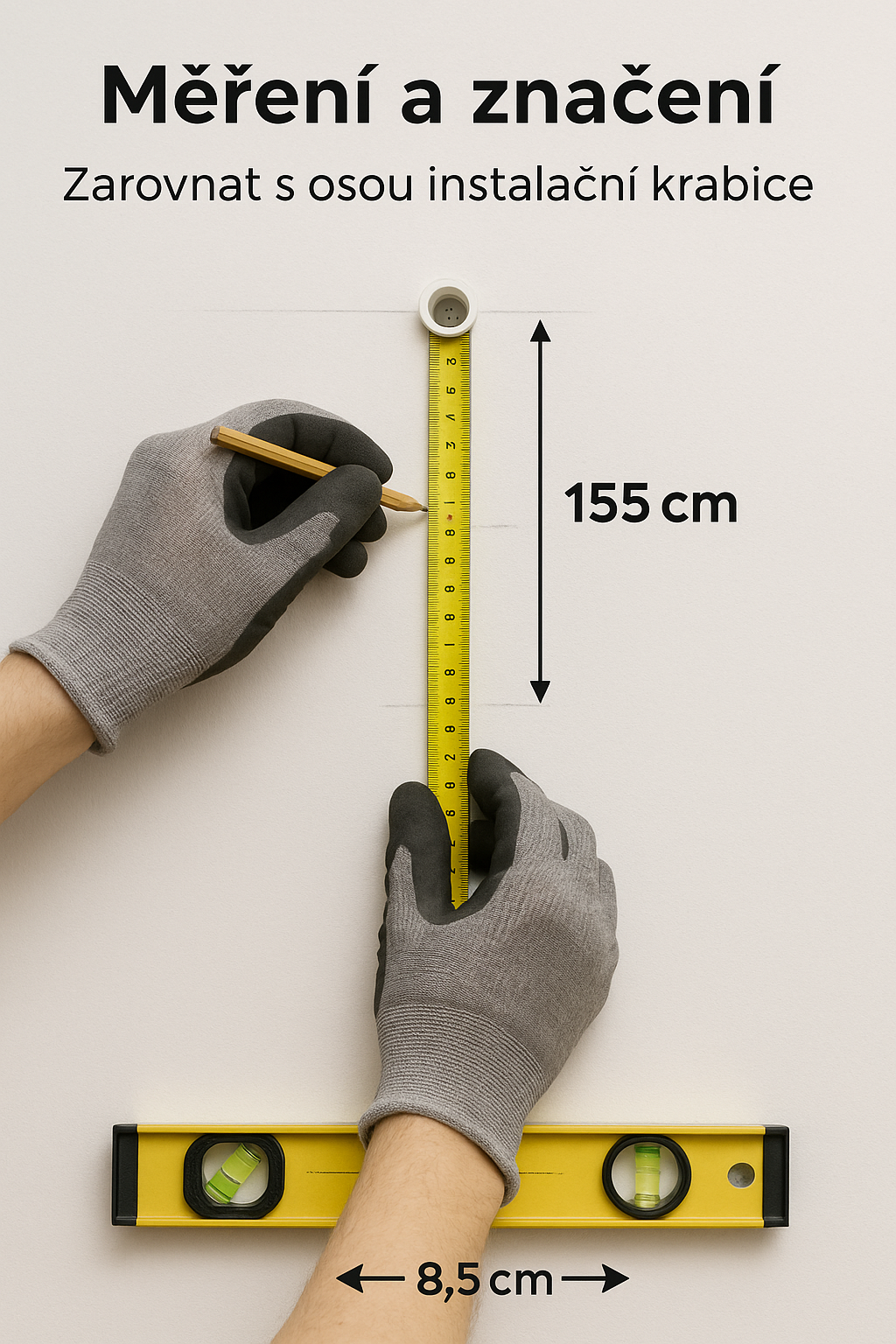

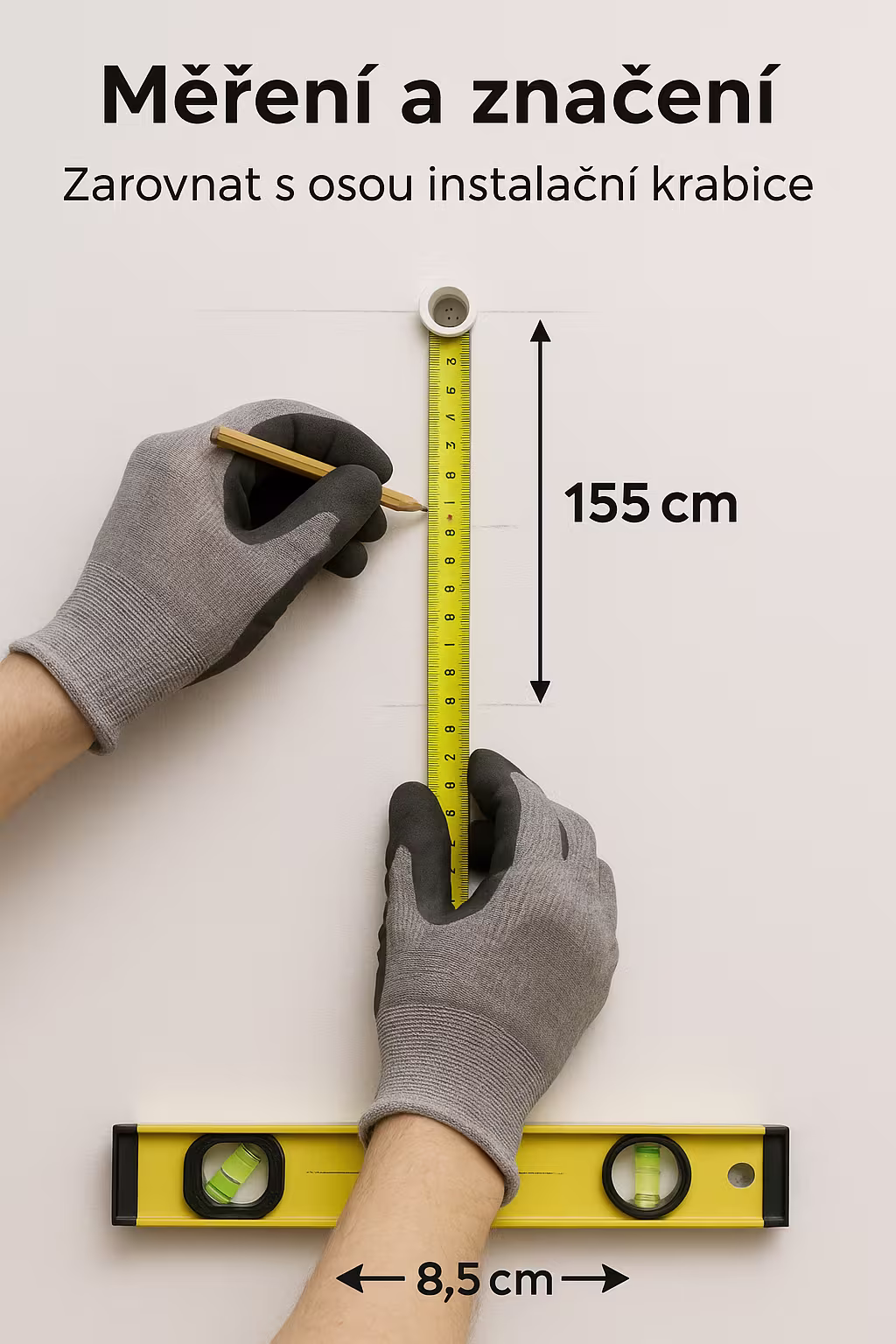

Rozvržení: označte body pro vrtání podle montážní patky; zohledněte rovinu a výšku.
Kontrola podkladu: zjistěte typ zdi (detektor instalací pomůže odhalit vedení či trubky).

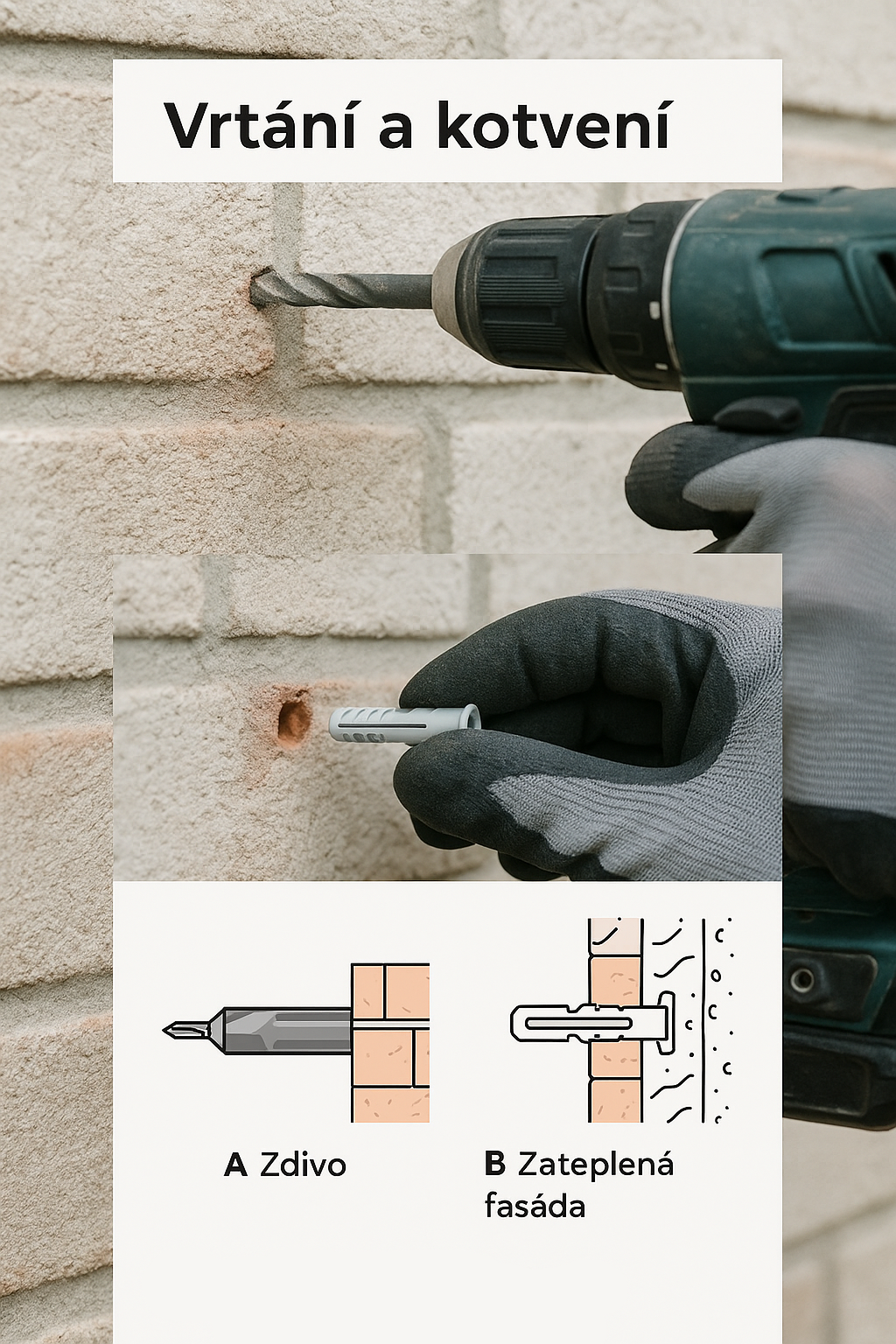

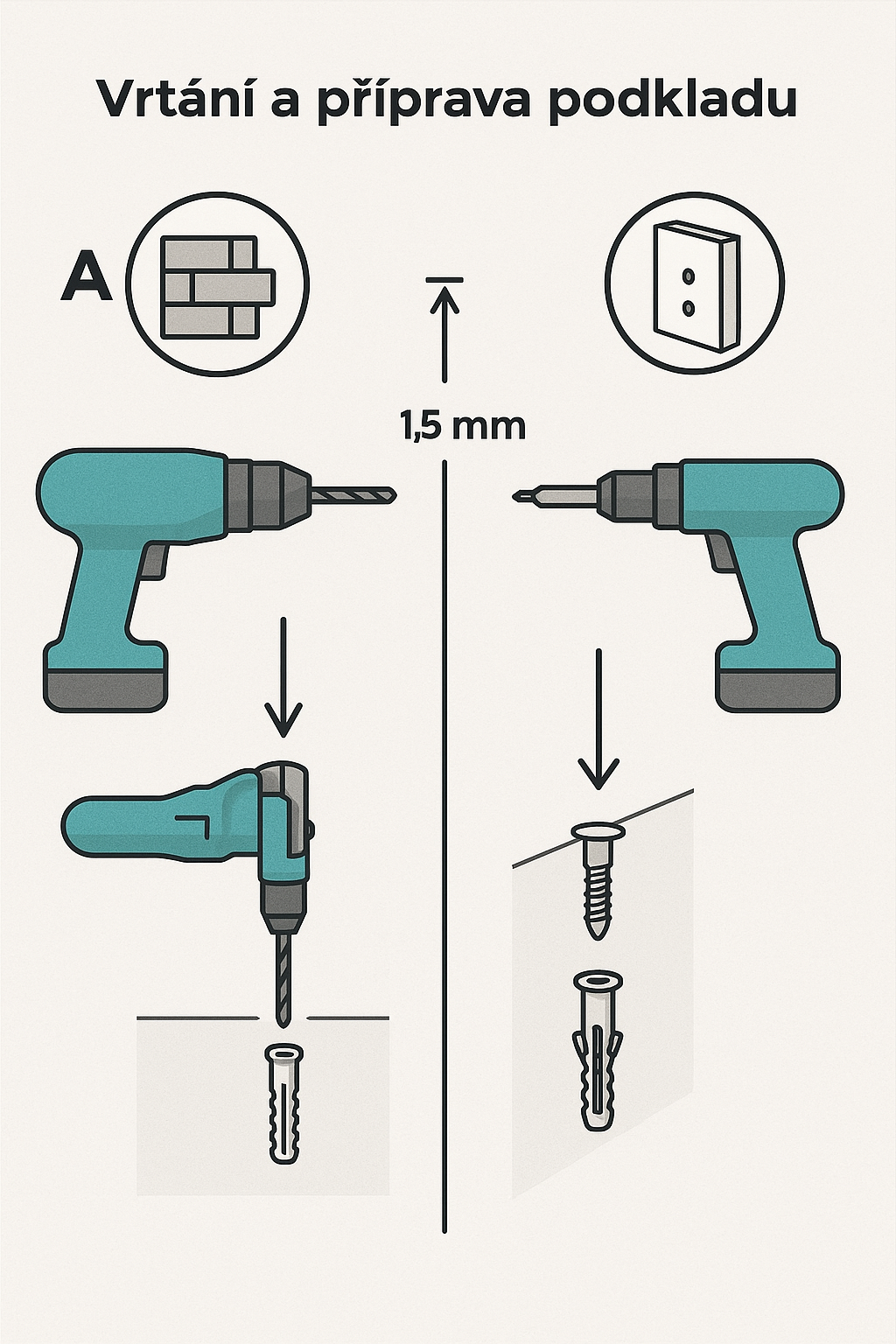

Vrtání: vyvrtejte otvory, vysajte prach, vložte správné hmoždinky.
Uchycení patky: přišroubujte montážní patku; dotáhněte, ale nestrhněte závit.

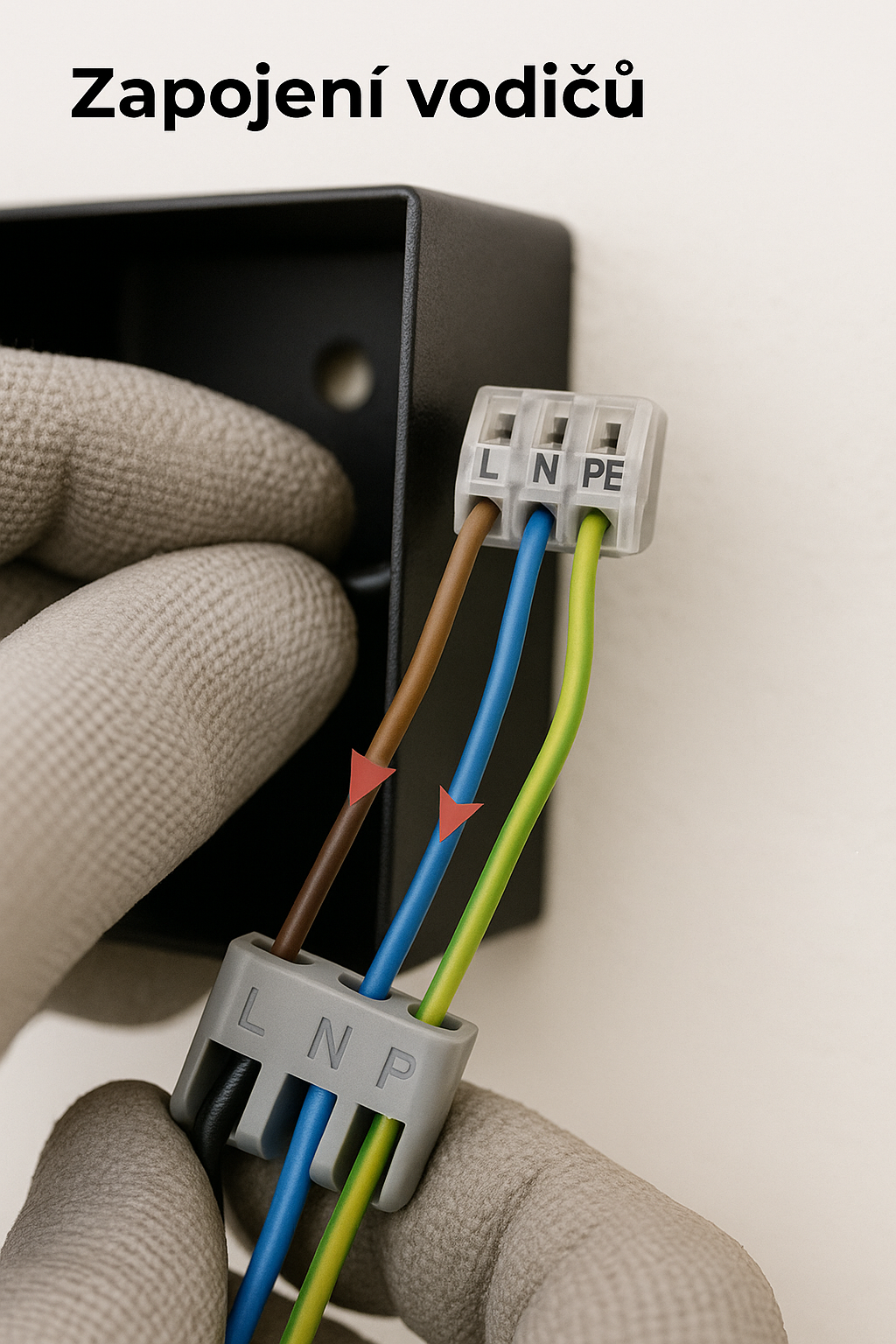

Elektrické připojení:
- připojte PE (žlutozelený) na zemnící svorku,
- N (modrý) na svorku N,
- L (hnědý/černý/šedý) na svorku L (případně na vstup stmívače/driveru dle schématu).

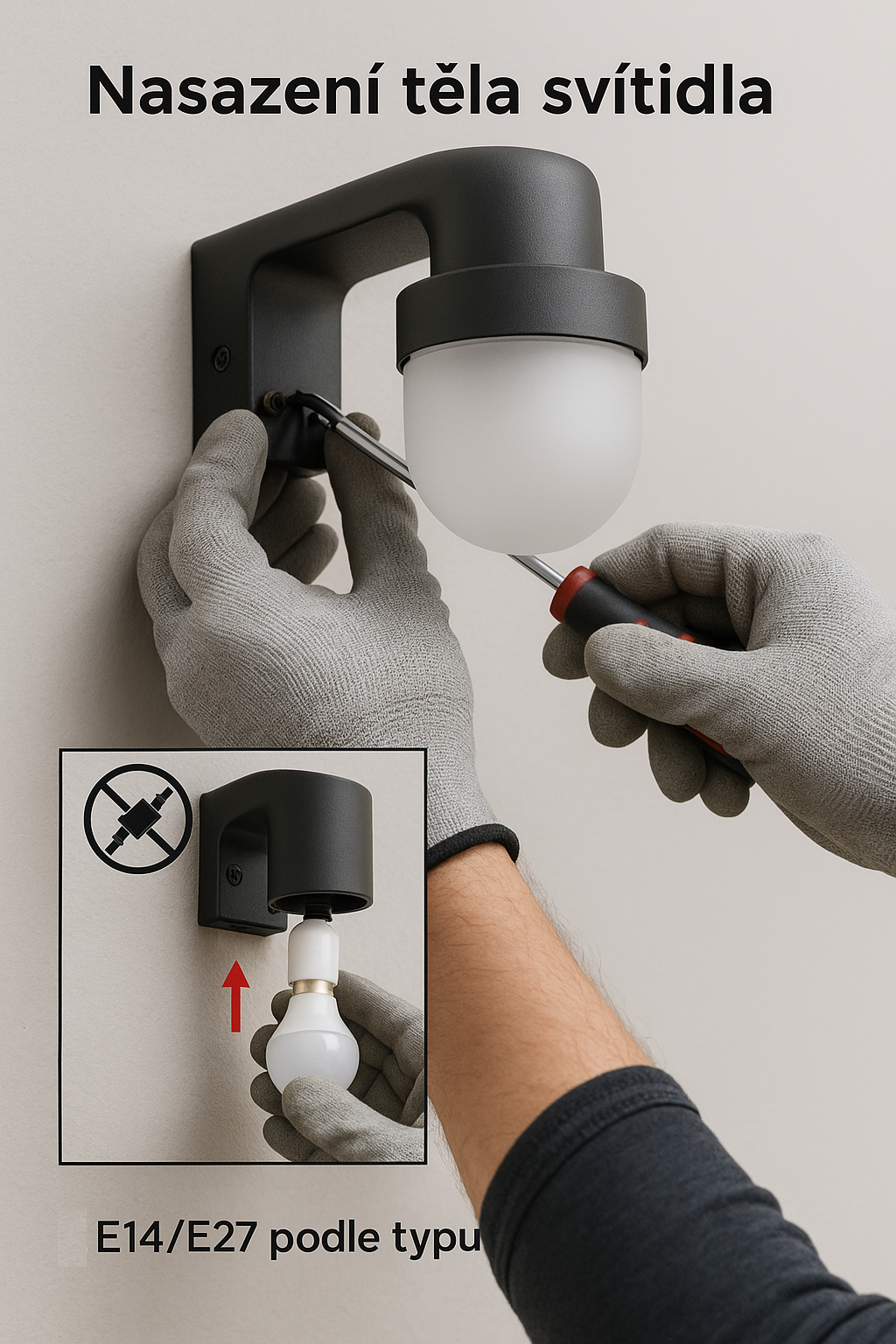

Mechanická montáž: nasaďte tělo svítidla na patku, zajistěte šrouby.
Zdroj světla: vložte žárovku/modul doporučený výrobcem (výkon, patici, stmívatelnost).

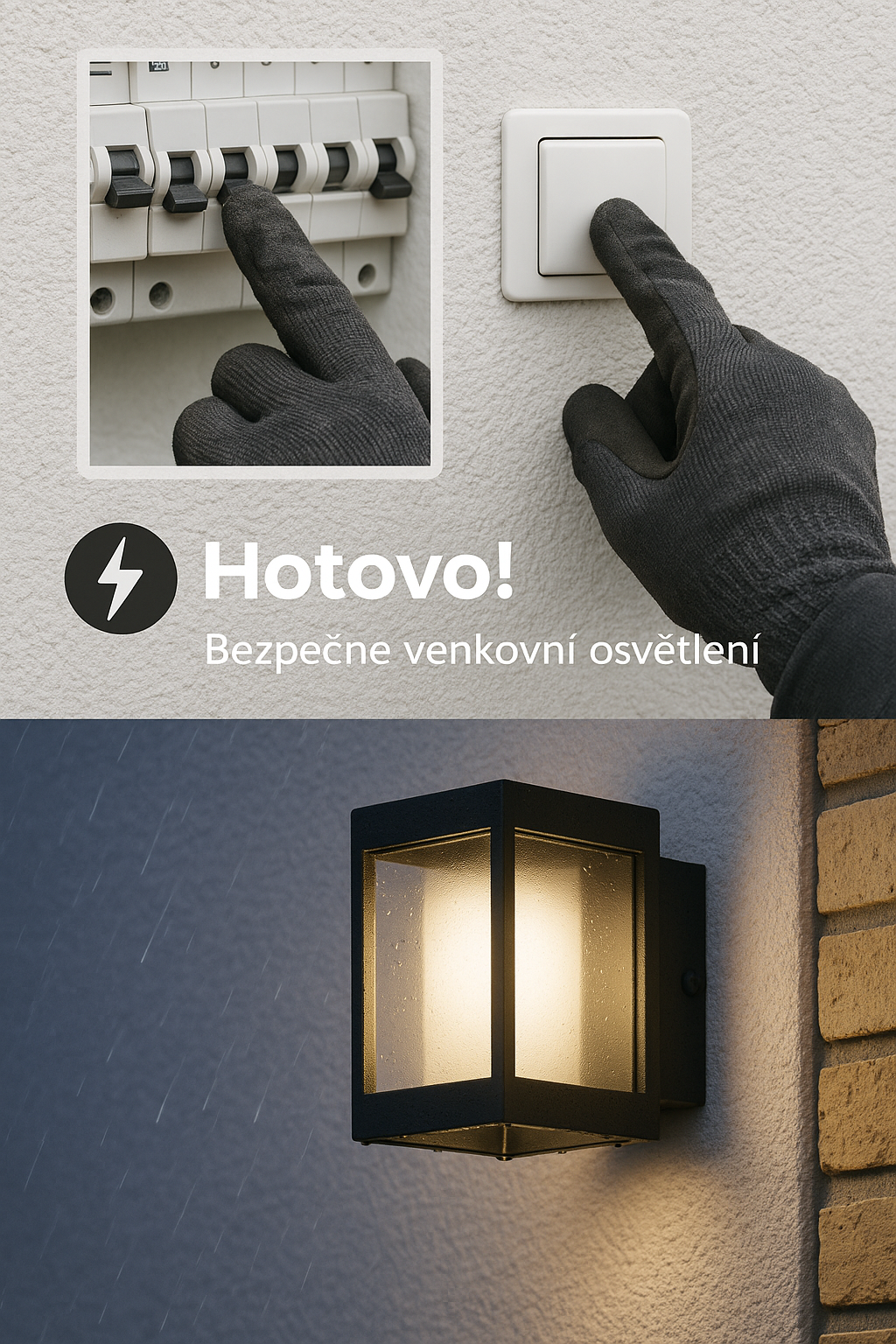

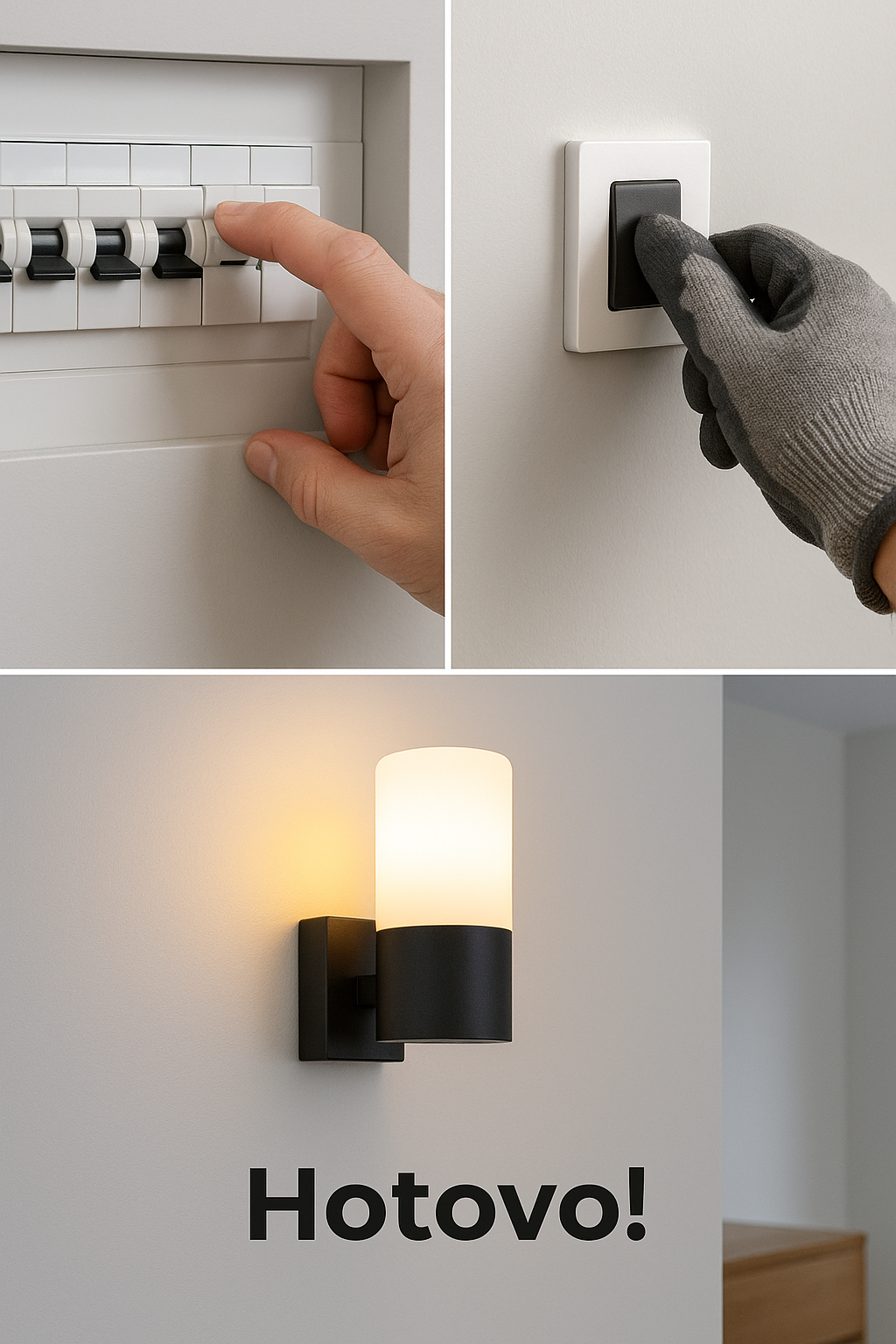

Zkušební provoz: zapněte jistič, vyzkoušejte funkci, případně nastavte směr (u kloubových/směrových).
Finále: nasaďte kryty, očistěte svítidlo měkkým hadříkem.

Umístění a doporučené výšky

Chodby/stěnové „apliky“: běžně 150–170 cm od podlahy (nad úroveň očí, aby neoslňovaly).
U postele (čtecí svítidlo): střed světla cca 110–140 cm od podlahy nebo 20–30 cm nad horní hranou čela postele; ujistěte se, že nedosáhnete hlavou při sedu.

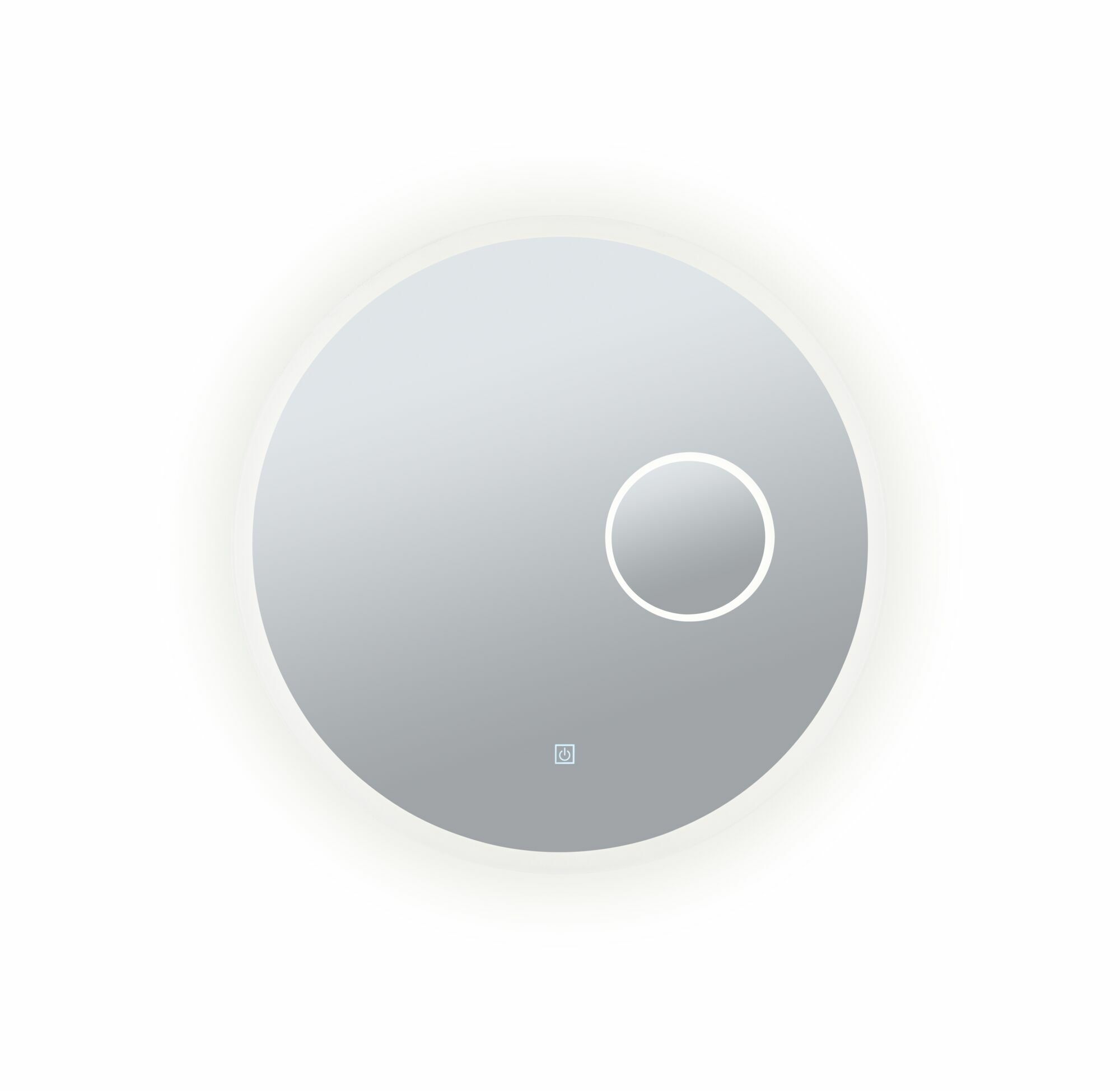

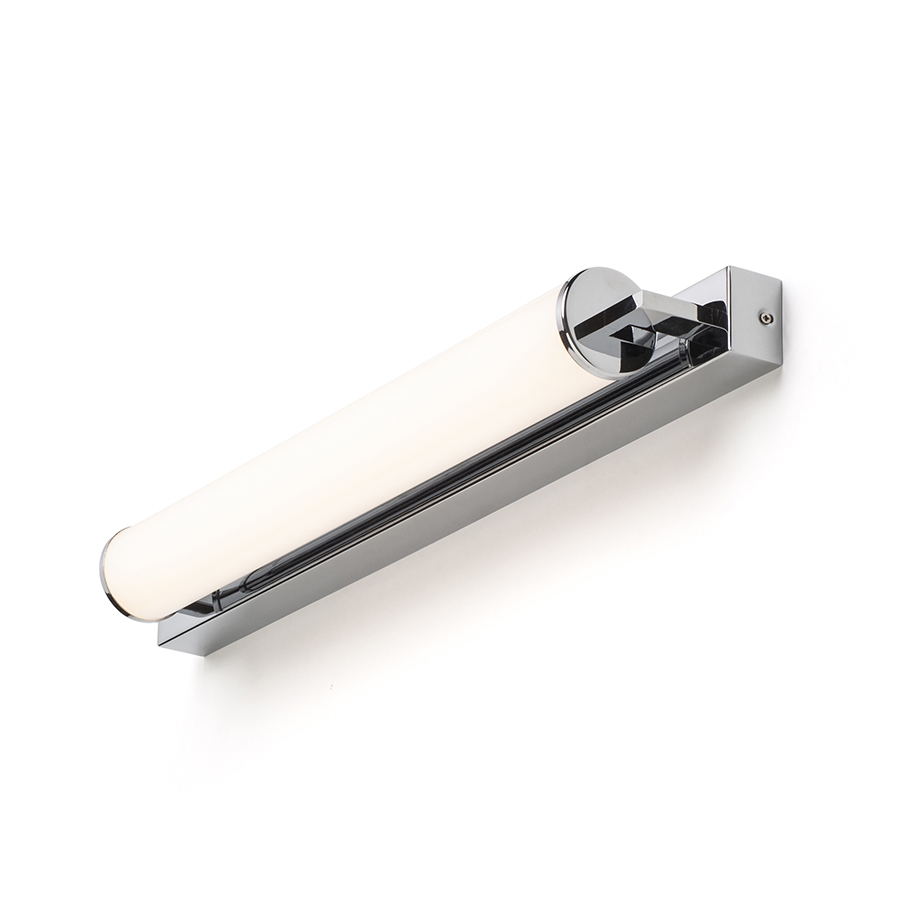

Zrcadlo v koupelně: svítidla po stranách zrcadla ve výšce 160–170 cm (v úrovni obličeje) nebo nad zrcadlem tak, aby rovnoměrně osvětlovala obličej bez stínů.
Obraz/akcent: směřujte světlo pod úhlem ~30° k ploše, abyste minimalizovali odlesky.

V koupelnách respektujte zóny 0/1/2 a IP krytí: do zóny 2 (okolo vany/sprchy) zpravidla IP44+. Umístění svítidel v zónách 0 a 1 má přísná omezení – řiďte se návody a normami. Obvod chraňte RCD 30 mA.

Časté chyby při montáži (a jak se jim vyhnout)

Chybějící PE: svítidlo třídy I musí mít připojený ochranný vodič.
Poddimenzované kotvení: těžší/kývavá svítidla v sádrokartonu vyžadují speciální hmoždinky nebo kotvení do profilu.
Přehřívání: uzavřené stínidlo + příliš výkonná žárovka = zkrácení životnosti. Použijte LED s doporučeným výkonem.
Nekompatibilní stmívání: bzučení, blikání – řeší správný typ stmívače nebo nestmívatelná LED → nestmívat.
Volné svorky: dotáhnout! Volný kontakt = zahřívání a porucha.

Rychlý checklist po montáži

Jistič vypnut/zapnut ve správný moment, beznapěťový stav ověřen.
Patka rovně, pevné kotvení, vhodné hmoždinky.
Vodiče: PE → PE, N → N, L → L; svorky dotaženy, žádná měděná žíla mimo svorku.
Krytí IP a vzdálenosti v koupelně splněny.
Svítidlo svítí bez blikání/bzučení, neoslňuje, není přehřáté po 10–15 minutách.

Kdy raději přenechat instalaci odborníkovi

Staré/nejisté rozvody: hliníkové vodiče, dva vodiče (PEN), křehká/poškozená izolace.
Koupelny a venkovní prostory: důraz na zóny, IP, RCD – vyžaduje znalost norem.
Nutnost nového vývodu nebo sekání do zdi, instalace krabic, změna jištění.
Těžká nebo rozměrná svítidla (např. s dlouhým ramenem), montáž do problematických podkladů (děravá dutinová cihla, sádrokarton bez profilu).

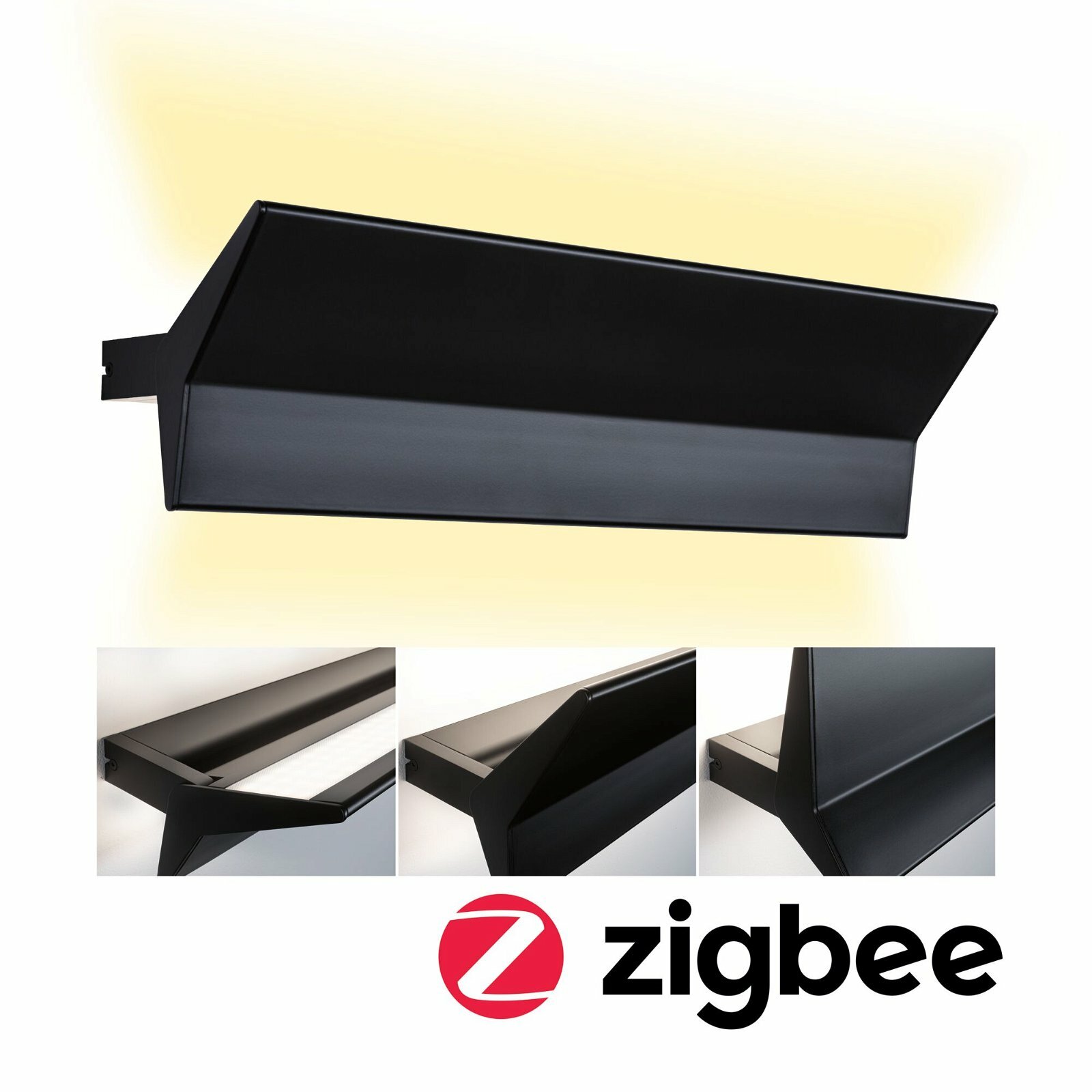

Smart instalace (Wi-Fi/Zigbee, stmívače, čidla pohybu) – zapojení modulů, mostů, nárok na nulový vodič ve vypínači apod.
Nejasnosti v dokumentaci výrobce nebo chybějící schéma zapojení.

Krátké světelné tipy na závěr

Barva světla: ložnice/relax 2700–3000 K, chodby/denní prostory 3000–4000 K.
CRI (podání barev): hledejte CRI 90+ pro přirozené barvy (koupelna, zrcadlo).
Úhel vyzařování: úzký (15–36°) pro akcent, široký (≥60°) pro plošné osvětlení.
Údržba: prach a mastnota snižují světelný tok – jemně čistěte a kontrolujte dotažení.

Nezapomeňte také vždy před montáží prostudovat originální montážní návod výrobce – každý model může mít specifická doporučení či omezení, která je nutné respektovat.

Upozornění: Montáž a připojení svítidla k pevné elektrické síti smí podle platné legislativy ČR provádět výhradně odborně způsobilá osoba (kvalifikovaný elektrikář) dle zákona č. 250/2021 Sb. a nařízení vlády č. 190/2022 Sb. a č. 194/2022 Sb.; pokud nejste odborně způsobilí, svěřte montáž elektrikáři.
